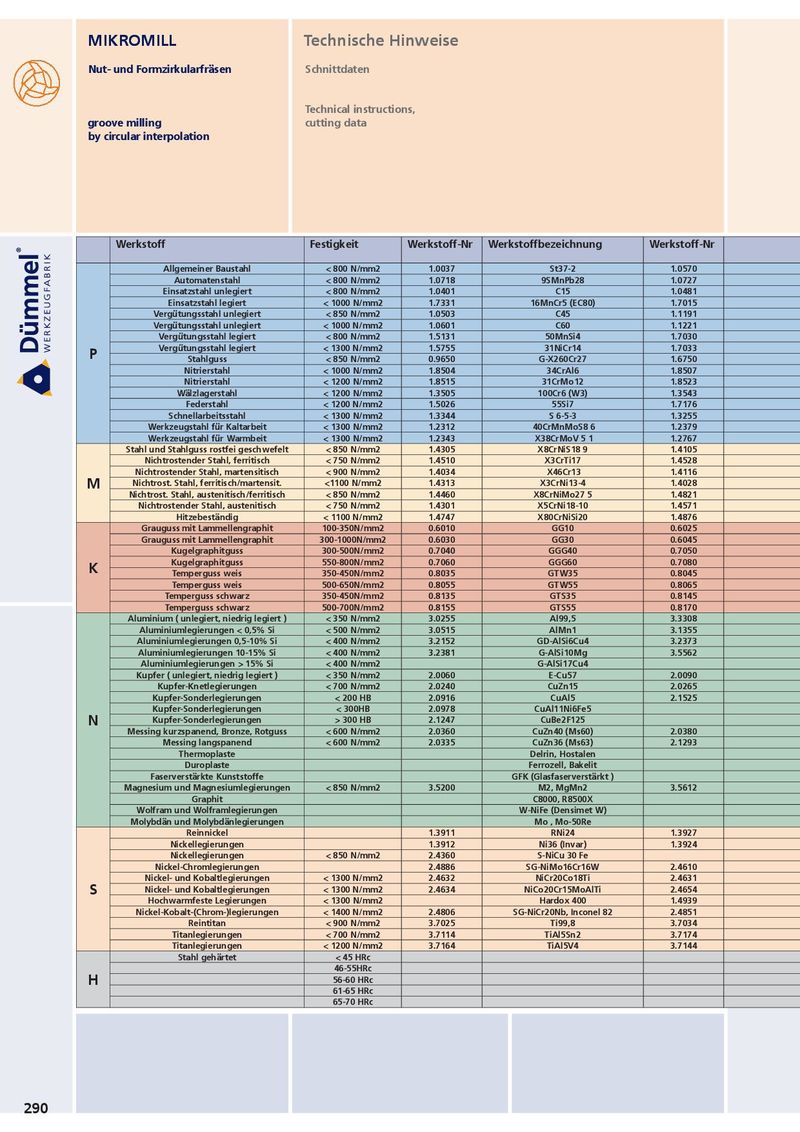

MIKROMILLMIKROMILL Technische Hinweise
Nut- und FormzirkularfräsenNut- und Formzirkularfräsen Schnittdaten
Technical instructions,
groove millinggroove milling cutting data
by circular interpolationby circular interpolation
| Werkstoff | Festigkeit | Werkstoff-Nr | Werkstoffbezeichnung | Werkstoff-Nr | |
| Allgemeiner Baustahl | < 800 N/mm2 | 1.0037 | St37-2 | 1.0570 | |
| Automatenstahl | < 800 N/mm2 | 1.0718 | 9SMnPb28 | 1.0727 | |
| Einsatzstahl unlegiert | < 800 N/mm2 | 1.0401 | C15 | 1.0481 | |
| Einsatzstahl legiert | < 1000 N/mm2 | 1.7331 | 16MnCr5(EC80) | 1.7015 | |
| Vergütungsstahl unlegiert | < 850 N/mm2 | 1.0503 | C45 | 1.1191 | |
| Vergütungsstahl unlegiert | < 1000 N/mm2 | 1.0601 | C60 | 1.1221 | |
| Vergütungsstahl legiert | < 800 N/mm2 | 1.5131 | 50MnSi4 | 1.7030 | |
| P | Vergütungsstahl legiert Stahlguss | < 1300 N/mm2 < 850 N/mm2 | 1.5755 0.9650 | 31NiCr14 G-X260Cr27 | 1.7033 1.6750 |
| Nitrierstahl | < 1000 N/mm2 | 1.8504 | 34CrAl6 | 1.8507 | |
| Nitrierstahl | < 1200 N/mm2 | 1.8515 | 31CrMo12 | 1.8523 | |
| Wälzlagerstahl | < 1200 N/mm2 | 1.3505 | 100Cr6(W3) | 1.3543 | |
| Federstahl | < 1200 N/mm2 | 1.5026 | 55Si7 | 1.7176 | |
| Schnellarbeitsstahl Werkzeugstahl für Kaltarbeit | < 1300 N/mm2 < 1300 N/mm2 | 1.3344 1.2312 | S 6-5-3 40CrMnMoS8 6 | 1.3255 1.2379 | |
| Werkzeugstahl für Warmbeit | < 1300 N/mm2 | 1.2343 | X38CrMoV 5 1 | 1.2767 | |
| Stahl und Stahlguss rostfeigeschwefelt | < 850 N/mm2 | 1.4305 | X8CrNiS18 9 | 1.4105 | |
| Nichtrostender Stahl, ferritisch Nichtrostender Stahl, martensitisch | < 750 N/mm2 < 900 N/mm2 | 1.4510 1.4034 | X3CrTi17 X46Cr13 | 1.4528 1.4116 | |
| M | Nichtrost. Stahl, ferritisch/martensit. | 1.4313 | X3CrNi13-4 | 1.4028 | |
| Nichtrost. Stahl, austenitisch/ferritisch | < 850 N/mm2 | 1.4460 | X8CrNiMo27 5 | 1.4821 | |
| Nichtrostender Stahl, austenitisch Hitzebeständi | < 750 N/mm2 < 1100 N/mm2 | 1.4301 14747 | X5CrNi18-10 X80CrNiSi20 | 1.4571 14876 | |
| g Grauguss mit Lammellengraphit | 100-350N/mm2 | . 0.6010 | GG10 | . 0.6025 | |
| Grauguss mit Lammellengraphit Kugelgraphitguss | 300-1000N/mm2 300-500N/mm2 | 0.6030 0.7040 | GG30 GGG40 | 0.6045 0.7050 | |
| Kuelrahituss | 550-800N/mm2 | 07060 | GGG60 | 07080 | |
| K | ggpg | . | . | ||
| Temperguss weis | 350-450N/mm2 | 0.8035 | GTW35 | 0.8045 | |
| Temperguss weis | 500-650N/mm2 | 0.8055 | GTW55 | 0.8065 | |
| Temperguss schwarz | 350-450N/mm2 | 0.8135 | GTS35 | 0.8145 | |
| Temperguss schwarz | 500-700N/mm2 | 0.8155 | GTS55 | 0.8170 | |
| Aluminium( unlegiert, niedrig legiert) | < 350 N/mm2 | 3.0255 | Al99,5 | 3.3308 | |
| Aluminiumlegierungen < 0,5% Si | < 500 N/mm2 | 3.0515 | AlMn1 | 3.1355 | |
| Aluminiumlegierungen 0,5-10% Si | < 400 N/mm2 | 3.2152 | GD-AlSi6Cu4 | 3.2373 | |
| Aluminiumlegierungen 10-15% Si | < 400 N/mm2 | 3.2381 | G-AlSi10Mg | 3.5562 | |
| Aluminiumleierunen > 15% Si | < 400 N/mm2 | G-AlSi17Cu4 | |||
| gg Kupfer( unlegiert, niedrig legiert) | < 350 N/mm2 | 2.0060 | E-Cu57 | 2.0090 | |
| Kupfer-Knetlegierungen Kupfer-Sonderlegierungen | < 700 N/mm2 < 200 HB | 2.0240 2.0916 | CuZn15 CuAl5 | 2.0265 2.1525 | |
| Kupfer-Sonderlegierungen | < 300HB | 2.0978 | CuAl11Ni6Fe5 | ||
| N | Kupfer-Sonderlegierungen | > 300 HB | 2.1247 | CuBe2F125 | |
| Messing kurzspanend, Bronze, Rotguss | < 600 N/mm2 | 2.0360 | CuZn40(Ms60) | 2.0380 | |
| Messing langspanend | < 600 N/mm2 | 2.0335 | CuZn36(Ms63) | 2.1293 | |
| Thermoplaste | Delrin, Hostalen | ||||
| Duroplaste Faserverstärkte Kunststoffe | Ferrozell, Bakelit GFK(Glasfaserverstärkt) | ||||
| Magnesium und Magnesiumlegierungen | < 850 N/mm2 | 3.5200 | M2, MgMn2 | 3.5612 | |
| Graphit | C8000, R8500X | ||||
| Wolfram und Wolframlegierungen | W-NiFe(Densimet W) | ||||
| Molybdän und Molybdänlegierungen | Mo, Mo-50Re | ||||
| Reinnickel Nickellegierungen | 1.3911 1.3912 | RNi24 Ni36(Invar) | 1.3927 1.3924 | ||
| Nickellegierungen | < 850 N/mm2 | 2.4360 | S-NiCu 30 Fe | ||
| Nickel-Chromlegierungen | 2.4886 | SG-NiMo16Cr16W | 2.4610 | ||
| Nickel- und Kobaltlegierungen | < 1300 N/mm2 | 2.4632 | NiCr20Co18Ti | 2.4631 | |
| S | Nickel- und Kobaltlegierungen Hochwarmfeste Legierungen | < 1300 N/mm2 < 1300 N/mm2 | 2.4634 | NiCo20Cr15MoAlTi Hardox 400 | 2.4654 1.4939 |
| Nickel-Kobalt-(Chrom-)legierungen | < 1400 N/mm2 | 2.4806 | SG-NiCr20Nb, Inconel 82 | 2.4851 | |
| Reintitan Titli | < 900 N/mm2 700 N/2 | 3.7025 37114 | Ti99,8 TiAl5S2 | 3.7034 37174 | |
| anegerungen | < mm | . | n | . | |
| Titanlegierungen | < 1200 N/mm2 | 3.7164 | TiAl5V4 | 3.7144 | |
| Stahlgehärtet | < 45 HRc 46-55HRc | ||||
| H | 56-60 HRc | ||||
| 61-65 HRc 65-70 HRc |
( m/min. ) (mm)
Anwendung
50-120 Anwendung
60-130
Anwendung
Anwendung
