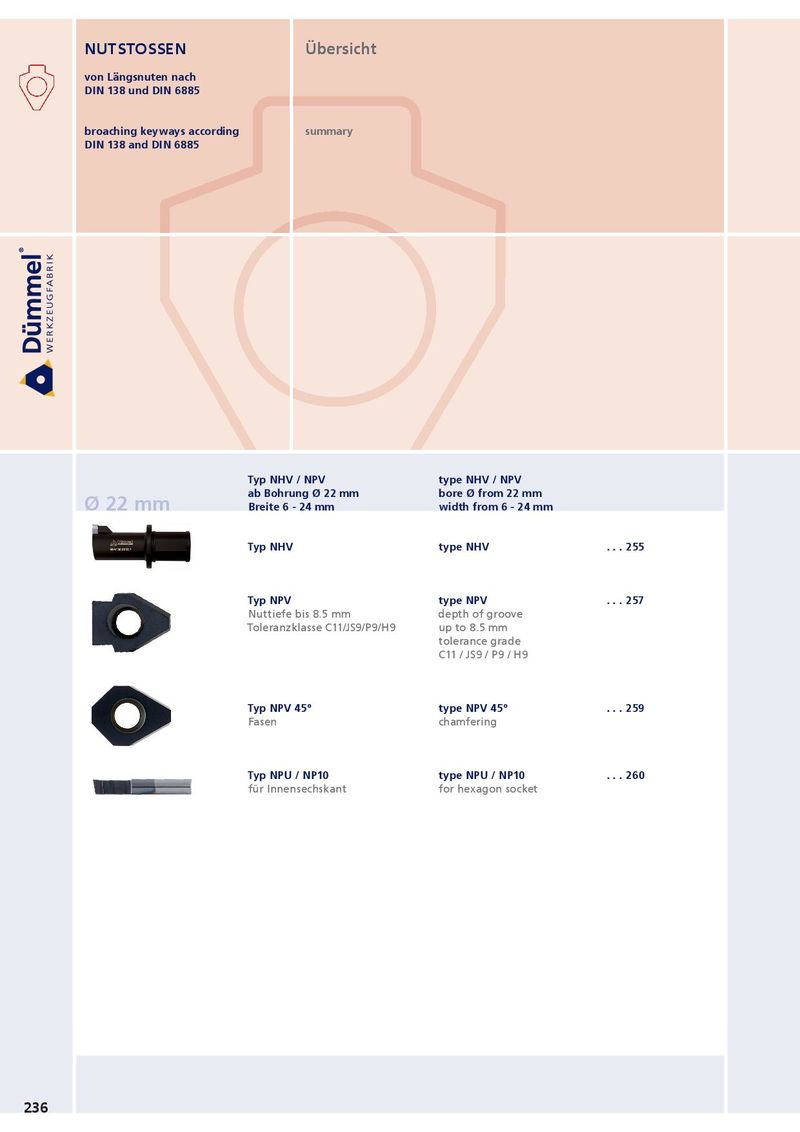

NUTSTOSSEN Übersicht

broaching keyways according summary DIN 138 and DIN 6885

5°

L2

L

r r

Typ NHV / NPV type NHV / NPV

Ø 22 mmab Bohrung Ø 22 mmbore Ø from 22 mm
Breite 6 - 24 mmwidth from 6 - 24 mm
L
5.
5°Typ NHVtype NHV. . . 255

r t max.

d1 r f

Typ NPV type NPV . . . 257

Nuttiefe bis 8.5 mm depth of groove Toleranzklasse C11/JS9/P9/H9 up to 8.5 mm tolerance grade C11 / JS9 / P9 / H9

Typ NPV 45° type NPV 45° . . . 259

Fasen chamfering

Typ NPU / NP10 type NPU / NP10 . . . 260

für Innensechskant for hexagon socket
