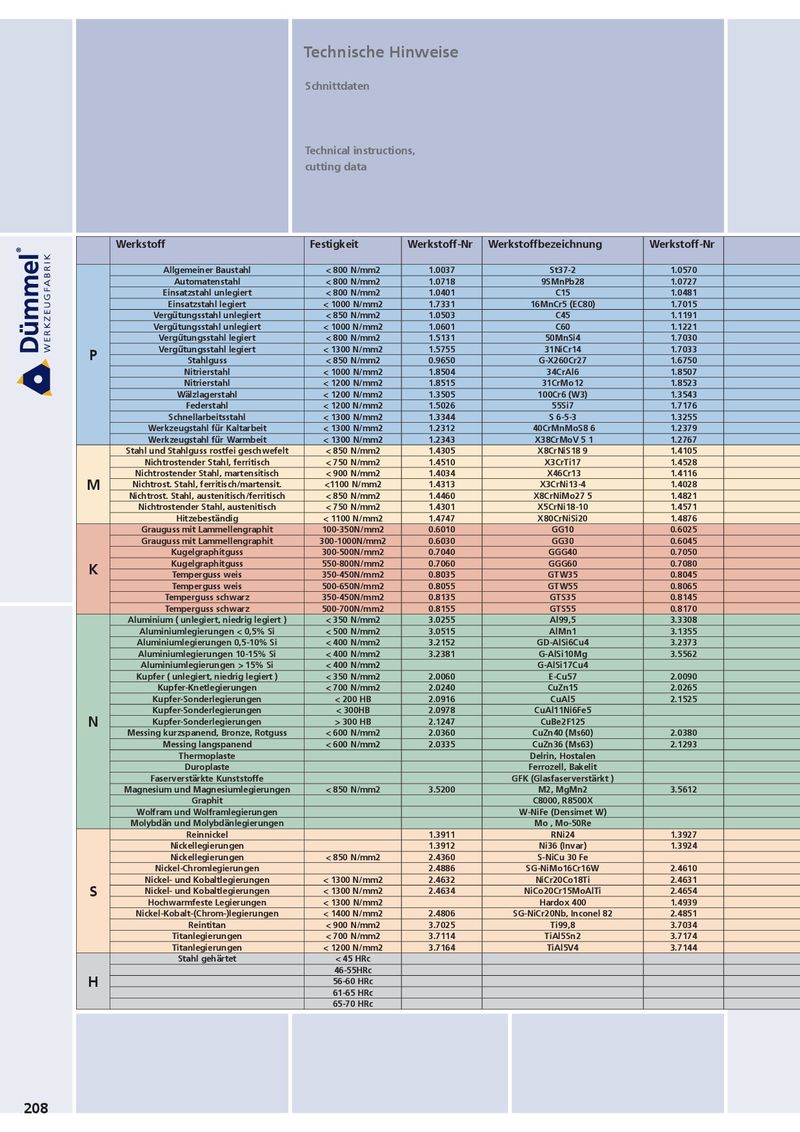

Schnittdaten

Technical instructions,

cutting data

Werkstoff	Festigkeit	Werkstoff-Nr	Werkstoffbezeichnung	Werkstoff-Nr	Werkstoffbezeichnung Werkstoff-Nr	Werkstoffbezeichnung Vc		Vc	Vc	DED	ZTp
							K10F	AL41F	CN4F/CN5F	f	f

	Allgemeiner Baustahl		< 800 N/mm2	1.0037		St37-2	1.0570	St52-3	1.0060	St60-2		80-200	100-220	0,03-0,1	0,05-0,2
	Automatenstahl		< 800 N/mm2	1.0718		9SMnpb28	1.0727	45S20	1.0757	46Spb2		80-200	100-220	0,03-0,1	0,05-0,2
	Einsatzstahl unlegiert		< 800 N/mm2	1.0401		C15	1.0481	17Mn4	1.1141	C15E (CK15)		80-200	100-180	0,03-0,1	0,05-0,2
	Einsatzstahl legiert	< 1000 N/mm2		1.7331	16MnCr5 (EC80)		1.7015	13Cr3 (EC60)	1.5919	15CrNi6		80-160	100-180	0,03-0,1	0,05-0,2
	Vergütungsstahl unlegiert		< 850 N/mm2	1.0503		C45	1.1191	Ck45	1.0535	C55		80-160	80-140	0,03-0,1	0,05-0,2
	Vergütungsstahl unlegiert	< 1000 N/mm2		1.0601		C60	1.1221	Ck60	1.0540	C50		80-160	80-140	0,03-0,1	0,05-0,2
	Vergütungsstahl legiert		< 800 N/mm2	1.5131		50MnSi4	1.7030	28Cr4	1.7225	42CrMo4		80-160	80-140	0,03-0,1	0,05-0,2
p	Vergütungsstahl legiert	< 1300 N/mm2		1.5755		31NiCr14	1.7033	34Cr4	1.3565	48CrMo4		80-150	80-140	0,03-0,1	0,05-0,2
		Stahlguss	< 850 N/mm2	0.9650		G-X260Cr27	1.6750	GS-20NiCrMo3 7	1.6582	GS-34 CrNiMo 6		80-200	100-180	0,03-0,1	0,05-0,2
		Nitrierstahl < 1000 N/mm2		1.8504		34CrAl6	1.8507	34AlMo5	1.8509	41CrAlMo7		70-140	60-120	0,03-0,07	0,05-0,15
		Nitrierstahl < 1200 N/mm2		1.8515		31CrMo12	1.8523	39CrMoV19 3	1.8550	34 CrAlNi 7		70-140	60-120	0,03-0,07	0,05-0,15
		Wälzlagerstahl < 1200 N/mm2		1.3505		100Cr6 (W3)	1.3543	X192CrMo17	1.3520	100 CrMn 6 (W4)		70-140	60-120	0,03-0,07	0,05-0,15
		Federstahl < 1200 N/mm2		1.5026		55Si7	1.7176	55Cr3	1.7701	51CrMoV4		40-60		0,03-0,07	0,05-0,15
	Schnellarbeitsstahl	< 1300 N/mm2		1.3344		S 6-5-3	1.3255	S 18-1-2-5	1.3294	pMHS6-5-3-8; ASp30		40-60		0,03-0,07	0,05-0,15
Werkzeugstahl für Kaltarbeit		< 1300 N/mm2		1.2312	40CrMnMoS8 6		1.2379	X155CrVMo12 1	1.2316	X38CrMo16; RAMAX		40-60		0,03-0,07	0,05-0,15
Werkzeugstahl für Warmbeit		< 1300 N/mm2		1.2343	X38CrMoV 5 1		1.2767	X45NiCrMo4	1.2842	90MnCrV8		40-60		0,03-0,07	0,05-0,15
Stahl und Stahlguss rostfei geschwefelt			< 850 N/mm2	1.4305		X8CrNiS18 9	1.4105	X4CrMoS18	1.4107	GX8CrNi12	40-80	80-160	80-160	0,02-0,06	0,03-0,1
Nichtrostender Stahl, ferritisch			< 750 N/mm2	1.4510		X3CrTi17	1.4528	X105CrCoMo18 2	1.4016	X6Cr17	40-80	80-160	80-160	0,02-0,06	0,03-0,1
Nichtrostender Stahl, martensitisch			< 900 N/mm2	1.4034		X46Cr13	1.4116	X50CrMoV15	1.4106	X2CrMoSiS18-2-1	40-80	80-160	80-160	0,02-0,06	0,03-0,1
Nichtrost. Stahl, ferritisch/martensit. M			<1100 N/mm2	1.4313		X3CrNi13-4	1.4028	X30Cr13	1.4104	X14CrMoS17	30-65	20-85	20-90	0,02-0,06	0,03-0,1
Nichtrost. Stahl, austenitisch/ferritisch			< 850 N/mm2	1.4460	X8CrNiMo27 5		1.4821	X20CrNiSi25 4	1.4462	X2CrNiMoN22-5-3 (Duplex)	30-65	20-75	20-90	0,02-0,06	0,03-0,1
Nichtrostender Stahl, austenitisch			< 750 N/mm2	1.4301		X5CrNi18-10	1.4571	X6CrNiMoTi17 12 2	1.4449	X3CrNiMo18-12-3	30-65	20-65	20-90	0,02-0,06	0,03-0,1
		Hitzebeständig < 1100 N/mm2		1.4747		X80CrNiSi20	1.4876	X10NiCrAlTi32-21	1.4825	GX25CrNiSi18-9	30-65	20-65	20-90	0,02-0,06	0,03-0,01
Grauguss mit Lammellengraphit		100-350N/mm2		0.6010		GG10	0.6025	GG25			30-110	30-180	30-160	0,03-0,1	0,05-0,2
Grauguss mit Lammellengraphit		300-1000N/mm2		0.6030		GG30	0.6045	GG45			30-90	30-150	30-140	0,03-0,1	0,05-0,2
	Kugelgraphitguss	300-500N/mm2		0.7040		GGG40	0.7050	GGG50			25-110	30-180	30-160	0,03-0,1	0,05-0,2
K	Kugelgraphitguss	550-800N/mm2		0.7060		GGG60	0.7080	GGG80			25-80	30-120	30-100	0,03-0,1	0,05-0,2
	Temperguss weis	350-450N/mm2		0.8035		GTW35	0.8045	GTW45			20-40	30-90	30-80	0,03-0,1	0,05-0,2
	Temperguss weis	500-650N/mm2		0.8055		GTW55	0.8065	GTW65			20-40	20-80	20-70	0,03-0,1	0,05-0,2
	Temperguss schwarz	350-450N/mm2		0.8135		GTS35	0.8145	GTS45			20-40	30-90	30-80	0,03-0,1	0,05-0,2
	Temperguss schwarz	500-700N/mm2		0.8155		GTS55	0.8170	GTS70			20-40	20-80	20-70	0,03-0,1	0,05-0,2
Aluminium ( unlegiert, niedrig legiert )			< 350 N/mm2	3.0255		Al99,5	3.3308	Al99,9Mg0,5	3.0256	E-Al H	120-500	120-600		0,05-0,12	0,08-0,25
Aluminiumlegierungen < 0,5% Si			< 500 N/mm2	3.0515		AlMn1	3.1355	AlCuMg2	3.3315	AlMg1	120-500	120-600		0,05-0,12	0,08-0,25
Aluminiumlegierungen 0,5-10% Si			< 400 N/mm2	3.2152	GD-AlSi6Cu4		3.2373	GD-AlSi9Mg	3.2134	GD-AlSi5Cu1Mg	100-400	100-450		0,05-0,12	0,08-0,25
Aluminiumlegierungen 10-15% Si			< 400 N/mm2	3.2381		G-AlSi10Mg	3.5562	G-MgAl6	3.2525	S-AlSi12	70-250	70-300		0,05-0,12	0,08-0,25
Aluminiumlegierungen > 15% Si			< 400 N/mm2			G-AlSi17Cu4		G-AlSi25CuNiMg		G-AlSi21CuNiMg	60-140	60-150		0,05-0,12	0,08-0,25
Kupfer ( unlegiert, niedrig legiert )			< 350 N/mm2	2.0060		E-Cu57	2.0090	SF-Cu	2.1522	CuSl2Mn	60-140	60-150		0,05-0,12	0,08-0,25
	Kupfer-Knetlegierungen		< 700 N/mm2	2.0240		CuZn15	2.0265	CuZn30	2.0321	CuZn37	100-160	100-180		0,05-0,12	0,08-0,25
	Kupfer-Sonderlegierungen		< 200 HB	2.0916		CuAl5	2.1525	CuSi3Mn		Ampco 8-16	90-160	90-180		0,05-0,12	0,08-0,25
	Kupfer-Sonderlegierungen		< 300HB	2.0978	CuAl11Ni6Fe5					Ampco18-26	80-160	80-180		0,05-0,12	0,08-0,25
N	Kupfer-Sonderlegierungen		> 300 HB	2.1247		CuBe2F125				Ampco M-4	80-160	80-180		0,05-0,12	0,08-0,25
Messing kurzspanend, Bronze, Rotguss			< 600 N/mm2	2.0360	CuZn40 (Ms60)		2.0380	CuZn39pb2 (Ms58)	2.0410	CuZn44pb2	120-200	120-220		0,05-0,12	0,08-0,25
	Messing langspanend		< 600 N/mm2	2.0335	CuZn36 (Ms63)		2.1293	CuCrZr	2.1080	CuSn6Zn6	70-140	70-150		0,05-0,12	0,08-0,25
		Thermoplaste			Delrin, Hostalen			Makrolon, Novodur		Acrylglas, polystyrol	80-160	80-180		0,05-0,12	0,08-0,25
		Duroplaste			Ferrozell, Bakelit			pertinax		Resopal	80-160	80-180		0,05-0,12	0,08-0,25
Faserverstärkte Kunststoffe					GFK (Glasfaserverstärkt )			CFK (Kohlefaserverstärkt)		AFK (Amidfaserverstärkt)		80-180		0,05-0,12	0,08-0,25
Magnesium und Magnesiumlegierungen			< 850 N/mm2	3.5200		M2, MgMn2	3.5612	MgAl6Zn1	3.5812	MgAl8Zn1		80-180		0,05-0,12	0,08-0,25
		Graphit			C8000, R8500X			R8650		Technograph15		80-180		0,05-0,12	0,08-0,25
Wolfram und Wolframlegierungen					W-NiFe (Densimet W)			W-Cu80/20		W93NiFe (DENAL)		80-180		0,05-0,12	0,08-0,25
Molybdän und Molybdänlegierungen					Mo , Mo-50Re			TZC, TZM		MHC , ODS		80-180		0,05-0,12	0,08-0,25
		Reinnickel		1.3911		RNi24	1.3927	RNi8	1.3926	RNi12		30-80		0,01-0,04	0,02-0,07
	Nickellegierungen			1.3912		Ni36 (Invar)	1.3924	Ni54	1.3921	Ni49		18-75		0,01-0,04	0,02-0,07
	Nickellegierungen		< 850 N/mm2	2.4360		S-NiCu 30 Fe		NiCu 30 Fe		Monel 400		18-75		0,01-0,04	0,02-0,07
	Nickel-Chromlegierungen			2.4886	SG-NiMo16Cr16W		2.4610	NiMo16Cr16Ti		Hastelloy C-276		18-40		0,01-0,04	0,02-0,07
Nickel- und Kobaltlegierungen		< 1300 N/mm2		2.4632	NiCr20Co18Ti		2.4631	NiCr20TiAl		Nimonic 80		18-40		0,01-0,04	0,02-0,07
S Nickel- und Kobaltlegierungen		< 1300 N/mm2		2.4634	NiCo20Cr15MoAlTi		2.4654	NiCr19Co14Mo4Ti		Waspaloy		18-40		0,01-0,04	0,02-0,07
Hochwarmfeste Legierungen		< 1300 N/mm2				Hardox 400	1.4939	X12CrNiMo12	1.4980	X6NiCrTiMoVB25-15-2		15-30		0,01-0,04	0,02-0,07
Nickel-Kobalt-(Chrom-)legierungen		< 1400 N/mm2		2.4806	SG-NiCr20Nb, Inconel 82		2.4851	NiCr23Fe, Inconel 601	2.4667	SG-NiCr19NbMoTi		15-30		0,01-0,04	0,02-0,07
		Reintitan	< 900 N/mm2	3.7025		Ti99,8	3.7034	Ti99,7	3.7064	Ti99,5		15-30		0,01-0,04	0,02-0,07
	Titanlegierungen		< 700 N/mm2	3.7114		TiAl5Sn2	3.7174	TiAl6V6Sn2	3.7124	TiCu2		100-150		0,01-0,04	0,02-0,07
	Titanlegierungen	< 1200 N/mm2		3.7164		TiAl5V4	3.7144	TiAl6Sn2Zr4Mo2	3.7154	TiAl6Zr5		100-150		0,01-0,04	0,02-0,07

Stahl gehärtet < 45 HRc 46-55HRc H 56-60 HRc 61-65 HRc 65-70 HRc
