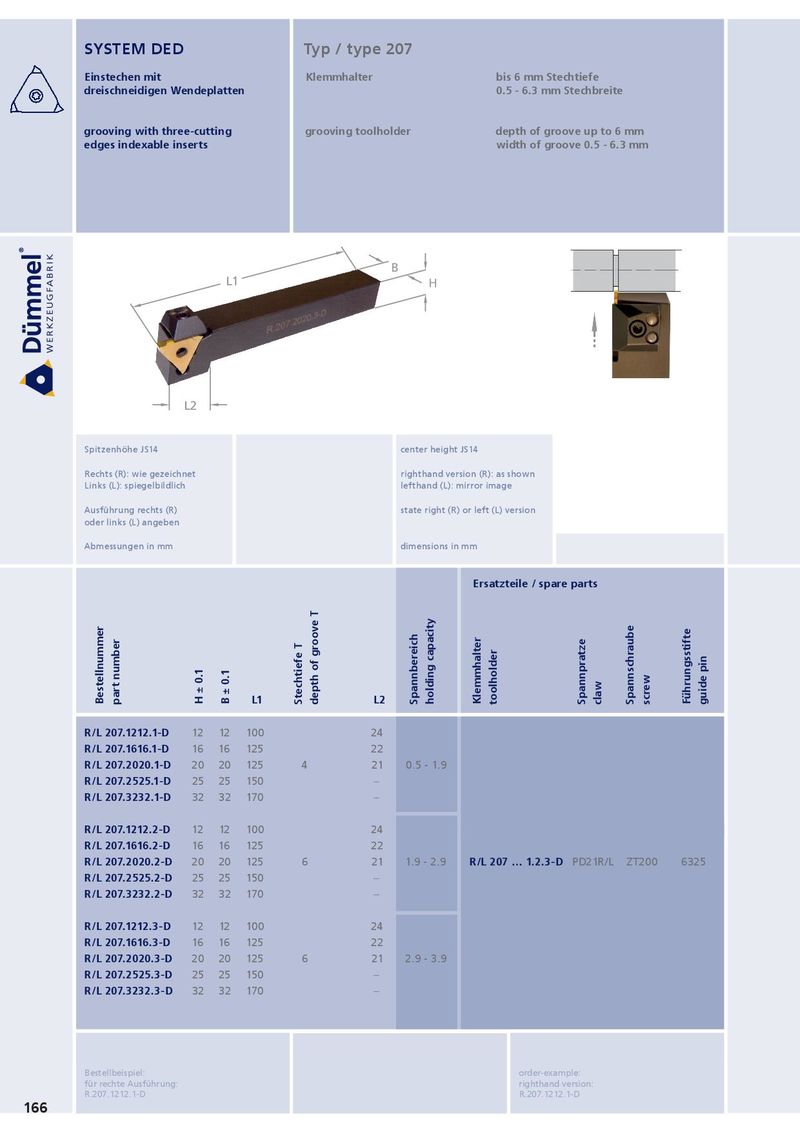

SYSTEM DED Typ / type 207 Einstechen mit Klemmhalter bis 6 mm Stechtiefe dreischneidigen Wendeplatten 0.5 - 6.3 mm Stechbreite grooving with three-cutting grooving toolholder depth of groove up to 6 mm edges indexable inserts width of groove 0.5 - 6.3 mm B L1 H L2 Spitzenhöhe JS14 center height JS14 Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand (L): mirror image Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Abmessungen in mm dimensions in mm Ersatzteile / spare parts Bestellnummer part number L1 L2 h ± 0.1 B ± 0.1 Stechtiefe T depth of groove T Spannbereich holding capacity Klemmhalter toolholder Spannpratze claw Spannschraube screw Führungsstifte guide pin R/L 207.1212.1-D 12 12 100 24 R/L 207.1616.1-D 16 16 125 22 R/L 207.2020.1-D 20 20 125 4 21 0.5 - 1.9 R/L 207.2525.1-D 25 25 150 – R/L 207.3232.1-D 32 32 170 – R/L 207.1212.2-D 12 12 100 24 R/L 207.1616.2-D 16 16 125 22 R/L 207.2020.2-D 20 20 125 6 21 1.9 - 2.9 R/L 207 … 1.2.3-D PD21R/L ZT200 6325 R/L 207.2525.2-D 25 25 150 – R/L 207.3232.2-D 32 32 170 – R/L 207.1212.3-D 12 12 100 24 R/L 207.1616.3-D 16 16 125 22 R/L 207.2020.3-D 20 20 125 6 21 2.9 - 3.9 R/L 207.2525.3-D 25 25 150 – R/L 207.3232.3-D 32 32 170 – Bestellbeispiel: order-example: für rechte Ausführung: righthand version: R.207.1212.1-D R.207.1212.1-D 166
