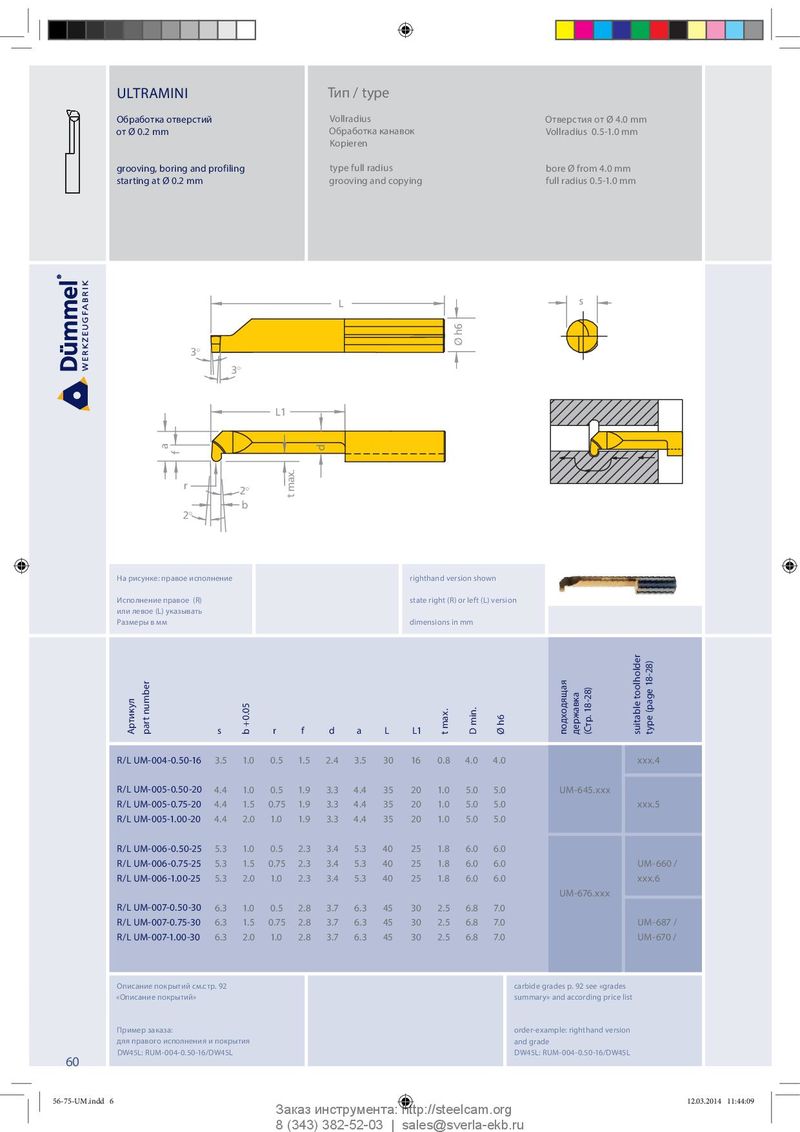

| Обработка отверстий | Vollradius | Отверстия от Ø 4.0 mm |
| от Ø 0.2 mm | Обработка канавок | Vollradius 0.5-1.0 mm |
| Kopieren | ||
| grooving, boring and profiling | type full radius | bore Ø from 4.0 mm |
| starting at Ø 0.2 mm | grooving and copying | full radius 0.5-1.0 mm |
L s
3° 3°
L1
r 2° b 2°
На рисунке: правое исполнение righthand version shown
Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm
s r f d a L L1
| R/L UM-004-0.50-16 | 3.5 | 1.0 | 0.5 | 1.5 | 2.4 | 3.5 | 30 | 16 | 0.8 | 4.0 | 4.0 | xxx.4 |
| R/L UM-005-0.50-20 | 4.4 | 1.0 | 0.5 | 1.9 | 3.3 | 4.4 | 35 | 20 | 1.0 | 5.0 | 5.0 | UM-645.xxx |
| R/L UM-005-0.75-20 | 4.4 | 1.5 | 0.75 | 1.9 | 3.3 | 4.4 | 35 | 20 | 1.0 | 5.0 | 5.0 | xxx.5 |
| R/L UM-005-1.00-20 | 4.4 | 2.0 | 1.0 | 1.9 | 3.3 | 4.4 | 35 | 20 | 1.0 | 5.0 | 5.0 | |
| R/L UM-006-0.50-25 | 5.3 | 1.0 | 0.5 | 2.3 | 3.4 | 5.3 | 40 | 25 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006-0.75-25 | 5.3 | 1.5 | 0.75 | 2.3 | 3.4 | 5.3 | 40 | 25 | 1.8 | 6.0 | 6.0 | UM-660 / |
| R/L UM-006-1.00-25 | 5.3 | 2.0 | 1.0 | 2.3 | 3.4 | 5.3 | 40 | 25 | 1.8 | 6.0 | 6.0 | xxx.6 |
| UM-676.xxx | ||||||||||||
| R/L UM-007-0.50-30 | 6.3 | 1.0 | 0.5 | 2.8 | 3.7 | 6.3 | 45 | 30 | 2.5 | 6.8 | 7.0 | |
| R/L UM-007-0.75-30 | 6.3 | 1.5 | 0.75 | 2.8 | 3.7 | 6.3 | 45 | 30 | 2.5 | 6.8 | 7.0 | UM-687 / |
| R/L UM-007-1.00-30 | 6.3 | 2.0 | 1.0 | 2.8 | 3.7 | 6.3 | 45 | 30 | 2.5 | 6.8 | 7.0 | UM-670 / |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
DW45L: RUM-004-0.50-16/DW45L DW45L: RUM-004-0.50-16/DW45L
