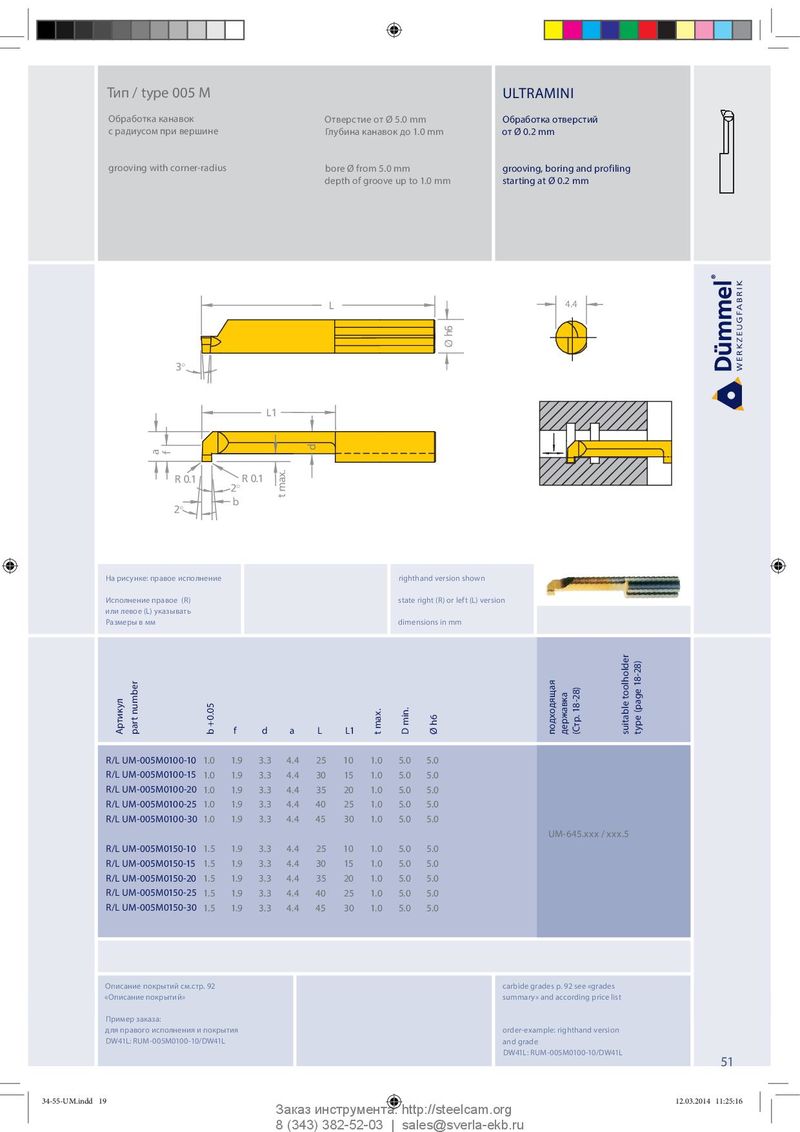

Общий каталог Dümmel 2014 - страница 48
Навигация
Каталог Duemmel общий 2022
Каталог Dümmel дополнение 2017
Общий каталог Dümmel 2015
Каталог Dümmel дополнение 2018
| Обработка канавок | Отверстие от Ø 5.0 mm | Обработка отверстий |
| с радиусом при вершине | Глубина канавок до 1.0 mm | от Ø 0.2 mm |
grooving with corner-radius bore Ø from 5.0 mm grooving, boring and profiling
depth of groove up to 1.0 mm starting at Ø 0.2 mm
| 3° | L | Øh6 | 5.3 4.4 | |||||
| a f | L1 | d | ||||||
| R R 0.1 2° 2° b На рисунке: правое исполнение Исполнение правое (R) или левое (L) указывать Размеры в мм | 0.1 | t max. | righth state dimen | and version shown right (R) or left (L) versi sions in mm | on | |||
| f b +0.05 Артикул part number | d | a | L | L1 | t max. | D min. | Ø h6 | подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) |
| R/L UM-005M0100-10 1.0 1.9 | 3.3 | 4.4 | 25 | 10 | 1.0 | 5.0 | 5.0 | |
| R/L UM-005M0100-15 1.0 1.9 | 3.3 | 4.4 | 30 | 15 | 1.0 | 5.0 | 5.0 | |
| R/L UM-005M0100-20 1.0 1.9 | 3.3 | 4.4 | 35 | 20 | 1.0 | 5.0 | 5.0 | |
| R/L UM-005M0100-25 1.0 1.9 | 3.3 | 4.4 | 40 | 25 | 1.0 | 5.0 | 5.0 | |
| R/L UM-005M0100-30 1.0 1.9 | 3.3 | 4.4 | 45 | 30 | 1.0 | 5.0 | 5.0 | |
| R/L UM-005M0150-10 1.5 1.9 | 3.3 | 4.4 | 25 | 10 | 1.0 | 5.0 | 5.0 | UM-645.xxx / xxx.5 |
| R/L UM-005M0150-15 1.5 1.9 | 3.3 | 4.4 | 30 | 15 | 1.0 | 5.0 | 5.0 | |
| R/L UM-005M0150-20 1.5 1.9 | 3.3 | 4.4 | 35 | 20 | 1.0 | 5.0 | 5.0 | |
| R/L UM-005M0150-25 1.5 1.9 | 3.3 | 4.4 | 40 | 25 | 1.0 | 5.0 | 5.0 | |
| R/L UM-005M0150-30 1.5 1.9 | 3.3 | 4.4 | 45 | 30 | 1.0 | 5.0 | 5.0 |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
Пример заказа:
DW41L: RUM-005M0100-10/DW41L and grade DW41L: RUM-005M0100-10/DW41L
