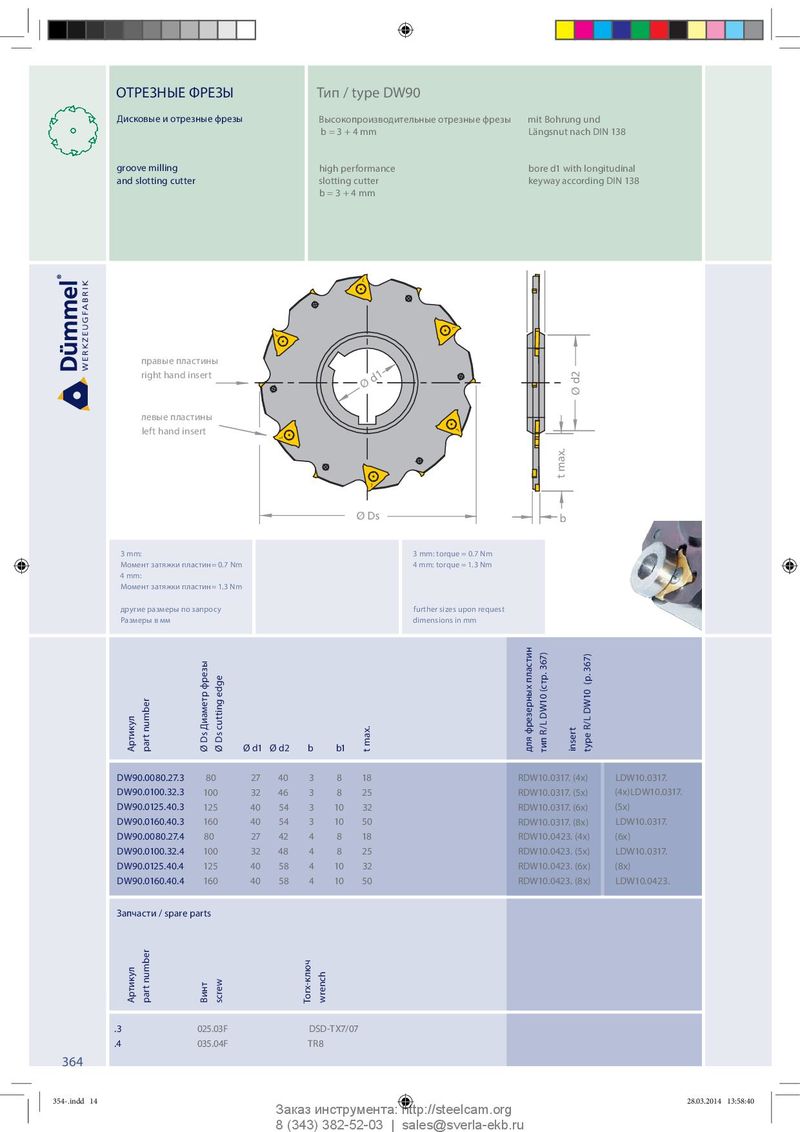

ОТРЕЗНЫЕ ФРЕЗЫ Тип / type DW90 Дисковые и отрезные фрезы Высокопроизводительные отрезные фрезы mit Bohrung und b = 3 + 4 mm Längsnut nach DIN 138 groove milling h i g h p e r f o r m a n c e bore d1 with longitudinal and slotting cutter slotting cutter keyway according DIN 138 b = 3 + 4 mm L L L правые пластины right hand insert Ø d1 Ø d2 левые пластины L left hand insert L t max. L Ø Ds b 3 mm: 3 mm: torque = 0.7 Nm Момент затяжки пластин= 0.7 Nm 4 mm: torque = 1.3 Nm 4 mm: Момент затяжки пластин= 1.3 Nm другие размеры по запросу further sizes upon request Размеры в мм dimensions in mm Артикул part number Ø Ds Диаметр фрезы Ø Ds cutting edge Ø d1 Ø d2 b b1 t max. для фрезерных пластин тип R/L DW10 (стр. 367) insert type R/L DW10 (p. 367) DW90.0080.27.3 80 27 40 3 8 18 RDW10.0317. (4x) LDW10.0317. DW90.0100.32.3 100 32 46 3 8 25 RDW10.0317. (5x) (4x)LDW10.0317. DW90.0125.40.3 125 40 54 3 10 32 RDW10.0317. (6x) (5x) DW90.0160.40.3 160 40 54 3 10 50 RDW10.0317. (8x) LDW10.0317. DW90.0080.27.4 8 0 27 42 4 8 18 R D W10 . 0 42 3 . (4 x ) (6x) DW90.0100.32.4 100 32 48 4 8 25 RDW10.0423. (5x) LDW10.0317. DW90.0125.40.4 125 40 58 4 10 32 RDW10.0423. (6x) (8x) DW90.0160.40.4 160 40 58 4 10 50 RDW10.0423. (8x) L D W10 . 0 42 3 . Запчасти / spare parts Артикул part number Винт screw Torx-ключ wrench .3 025.03F DSD-TX7/07 .4 035.04F TR8 364 354-.indd 14 354-.indd 14 28.03.2014 13:58:40 28.03.2014 13:58:40 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
