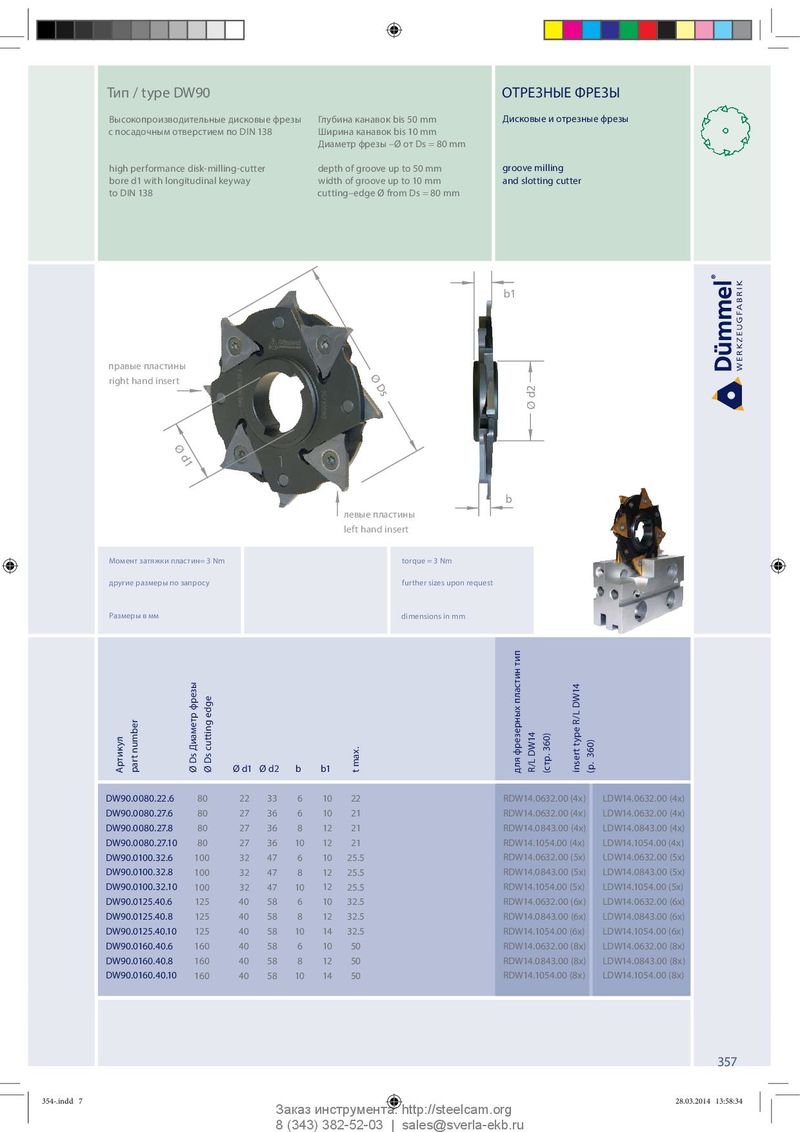

Общий каталог Dümmel 2014 - страница 354

Тип / type DW90 ОТРЕЗНЫЕ ФРЕЗЫ Высокопроизводительные дисковые фрезы Глубина канавок bis 50 mm Дисковые и отрезные фрезы с посадочным отверстием по DIN 138 Ширина канавок bis 10 mm Диаметр фрезы –Ø от Ds = 80 mm high performance disk-milling-cutter depth of groove up to 50 mm groove milling bore d1 with longitudinal keyway width of groove up to 10 mm and slotting cutter to DIN 138 cutting–edge Ø from Ds = 80 mm b1 правые пластины Ø Ds right hand insert rechte WSP right hand insert Ø d2 Ø d1 linke WSP left hand insert b левые пластины left hand insert Момент затяжки пластин= 3 Nm torque = 3 Nm другие размеры по запросу further sizes upon request Размеры в мм dimensions in mm Артикул part number Ø Ds Диаметр фрезы Ø Ds cutting edge Ø d1 Ø d2 b b1 t max. для фрезерных пластин тип R/L DW14 (стр. 360) insert type R/L DW14 (p. 360) DW90.0080.22.6 80 22 33 6 10 22 RDW14.0632.00 (4x) LDW14.0632.00 (4x) DW90.0080.27.6 80 27 36 6 10 21 RDW14.0632.00 (4x) LDW14.0632.00 (4x) DW90.0080.27.8 80 27 36 8 12 21 RDW14.0843.00 (4x) LDW14.0843.00 (4x) DW90.0080.27.10 80 27 36 10 12 21 RDW14.1054.00 (4x) LDW14.1054.00 (4x) DW90.0100.32.6 100 32 47 6 10 25.5 RDW14.0632.00 (5x) LDW14.0632.00 (5x) DW90.0100.32.8 100 32 47 8 12 25.5 RDW14.0843.00 (5x) LDW14.0843.00 (5x) DW90.0100.32.10 100 32 47 10 12 25.5 RDW14.1054.00 (5x) LDW14.1054.00 (5x) DW90.0125.40.6 125 40 58 6 10 32.5 RDW14.0632.00 (6x) LDW14.0632.00 (6x) DW90.0125.40.8 125 40 58 8 12 32.5 RDW14.0843.00 (6x) LDW14.0843.00 (6x) DW90.0125.40.10 125 40 58 10 14 32.5 RDW14.1054.00 (6x) LDW14.1054.00 (6x) DW90.0160.40.6 160 40 58 6 10 50 RDW14.0632.00 (8x) LDW14.0632.00 (8x) DW90.0160.40.8 160 40 58 8 12 50 RDW14.0843.00 (8x) LDW14.0843.00 (8x) DW90.0160.40.10 160 40 58 10 14 50 RDW14.1054.00 (8x) LDW14.1054.00 (8x) 357 354-.indd 7 354-.indd 7 28.03.2014 13:58:34 28.03.2014 13:58:34 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
