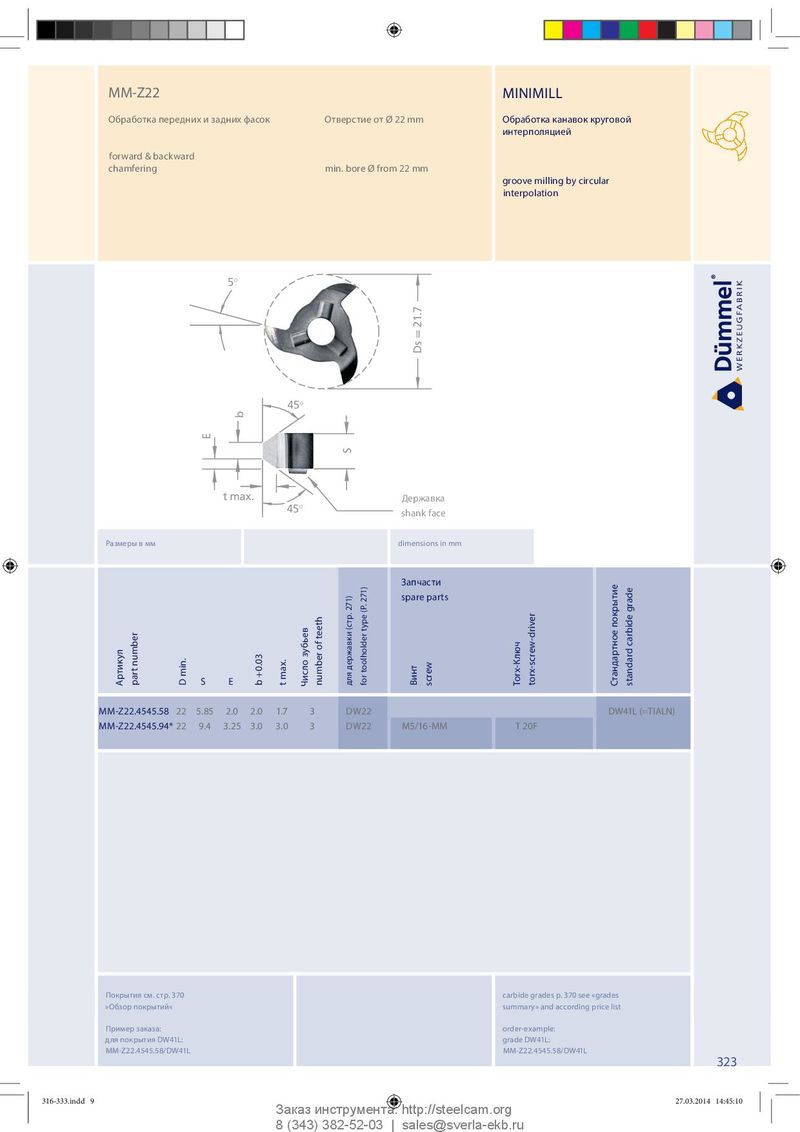

MM-Z22 MINIMILL Обработка передних и задних фасок Отверстие от Ø 22 mm Обработка канавок круговой интерполяцией forward & backward chamfering min. bore Ø from 22 mm groove milling by circular interpolation 5° Ds = 21.7 45° b E S t max. Державка 45° Fräsersch shank face shank face Размеры в мм dimensions in mm Запчасти Стандартное покрытие for toolholder type (P. 271) standard carbide grade spare parts для державки (стр. 271) torx-screw-driver number of teeth Число зубьев part number Torx-Ключ Артикул b +0.03 D min. t max. screw Винт S E MM-Z22.4545.58 22 5.85 2.0 2.0 1.7 3 DW22 DW41L (=TIALN) MM-Z22.4545.94* 22 9.4 3.25 3.0 3.0 3 DW22 M5/16-MM T 20F Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z22.4545.58/DW41L MM-Z22.4545.58/DW41L 323 316-333.indd 9 27.03.2014 14:45:10 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
