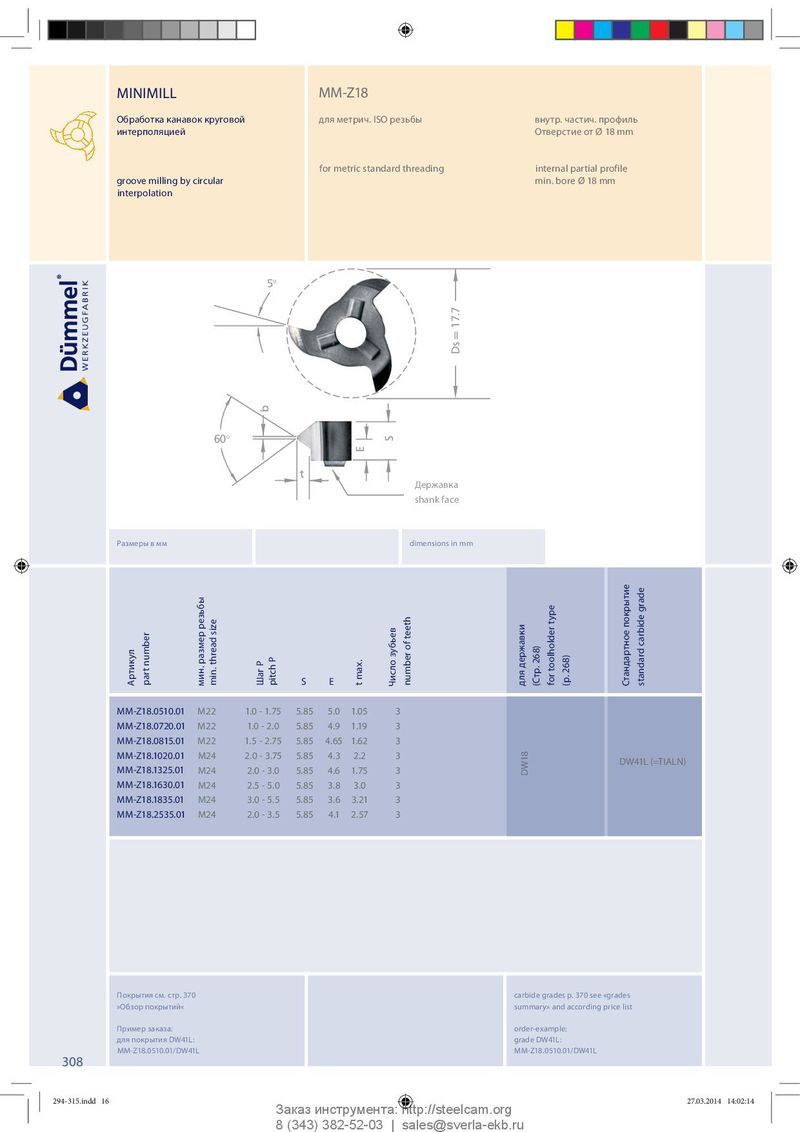

MINIMILL MM-Z18 Обработка канавок круговой для метрич. ISO резьбы внутр. частич. профиль интерполяцией Отверстие от Ø 18 mm for metric standard threading internal partial profile groove milling by circular min. bore Ø 18 mm interpolation 5° Ds = 17.7 b 60° S E t Державка shank face Fräserschaft Размеры в мм dimensions in mm Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E t max. Число зубьев number of teeth для державки (Стр. 268) for toolholder type (p. 268) Стандартное покрытие standard carbide grade MM-Z18.0510.01 M22 1.0 - 1.75 5.85 5.0 1.05 3 MM-Z18.0720.01 M22 1.0 - 2.0 5.85 4.9 1.19 3 MM-Z18.0815.01 M22 1.5 - 2.75 5.85 4.65 1.62 3 MM-Z18.1020.01 M24 2.0 - 3.75 5.85 4.3 2.2 3 DW41L (=TIALN) MM-Z18.1325.01 M24 2.0 - 3.0 5.85 4.6 1.75 3 DW18 MM-Z18.1630.01 M24 2.5 - 5.0 5.85 3.8 3.0 3 MM-Z18.1835.01 M24 3.0 - 5.5 5.85 3.6 3.21 3 MM-Z18.2535.01 M24 2.0 - 3.5 5.85 4.1 2.57 3 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z18.0510.01/DW41L MM-Z18.0510.01/DW41L 308 294-315.indd 16 294-315.indd 16 27.03.2014 14:02:14 27.03.2014 14:02:14 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
