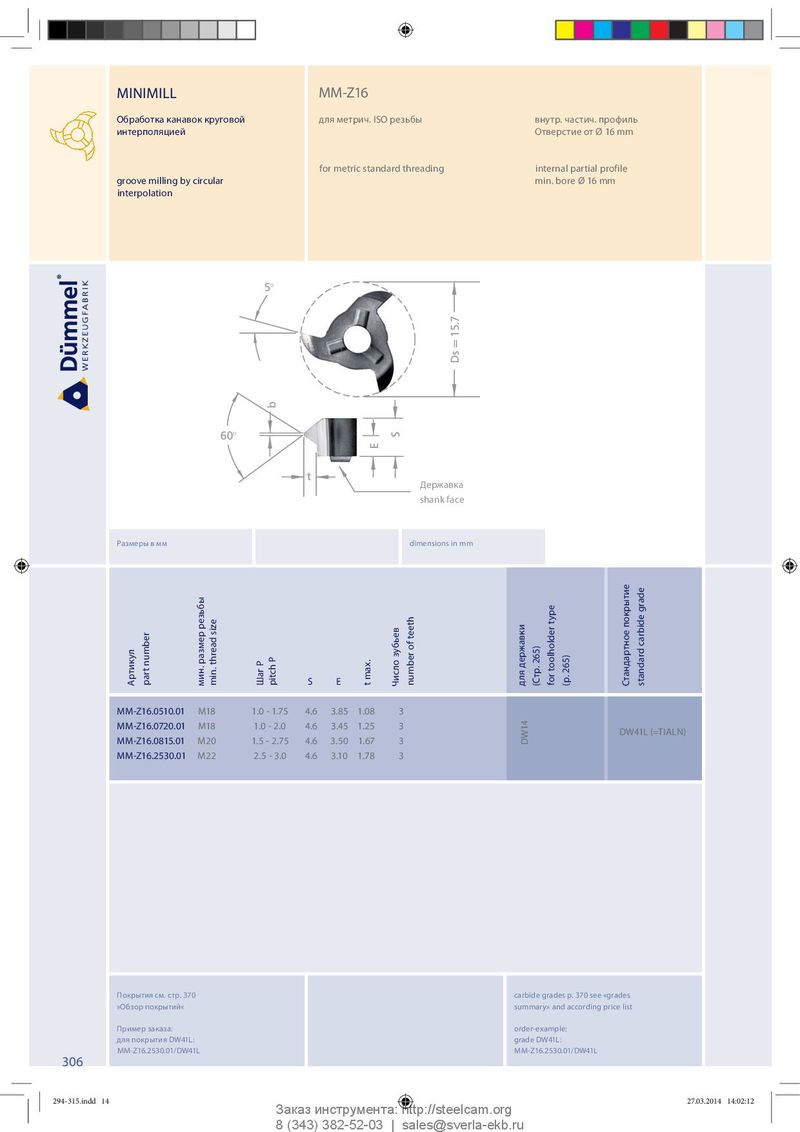

MINIMILL MM-Z16 Обработка канавок круговой для метрич. ISO резьбы внутр. частич. профиль интерполяцией Отверстие от Ø 16 mm for metric standard threading internal partial profile groove milling by circular min. bore Ø 16 mm interpolation 5° Ds = 15.7 b 60° S E t Державка Fräserschaft shank face shank face Размеры в мм dimensions in mm Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E t max. Число зубьев number of teeth для державки (Стр. 265) for toolholder type (p. 265) Стандартное покрытие standard carbide grade MM-Z16.0510.01 M18 1.0 - 1.75 4.6 3.85 1.08 3 MM-Z16.0720.01 M18 1.0 - 2.0 4.6 3.45 1.25 3 DW41L (=TIALN) MM-Z16.0815.01 M20 1.5 - 2.75 4.6 3.50 1.67 3 DW14 MM-Z16.2530.01 M22 2.5 - 3.0 4.6 3.10 1.78 3 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z16.2530.01/DW41L MM-Z16.2530.01/DW41L 306 294-315.indd 14 294-315.indd 14 27.03.2014 14:02:12 27.03.2014 14:02:12 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
