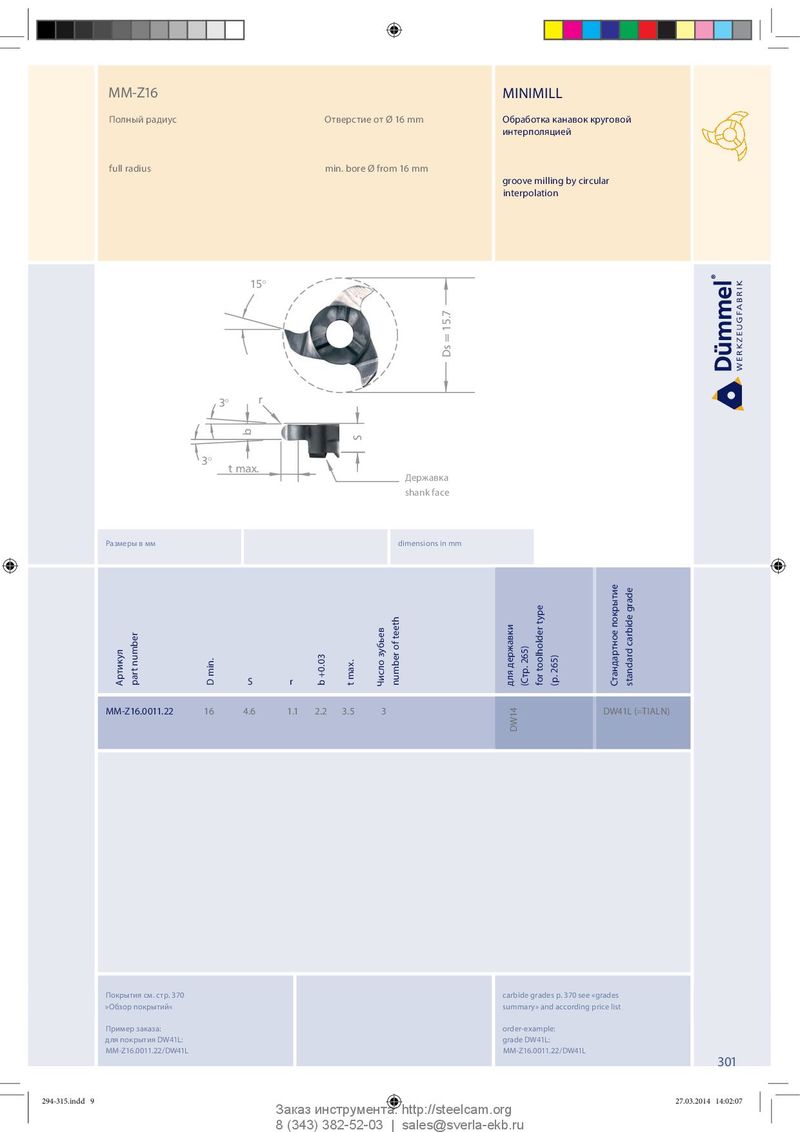

Общий каталог Dümmel 2014 - страница 298

MM-Z16 MINIMILL Полный радиус Отверстие от Ø 16 mm Обработка канавок круговой интерполяцией full radius min. bore Ø from 16 mm groove milling by circular interpolation 15° Ds = 15.7 3° r b S 3° t max. Державка shank face Fräserschaft shank face Размеры в мм dimensions in mm Артикул part number S D min. r b +0.03 t max. Число зубьев number of teeth для державки (Стр. 265) for toolholder type (p. 265) Стандартное покрытие standard carbide grade M M -Z16 . 0 011. 2 2 16 4.6 1.1 2.2 3.5 3 DW41L (=TIALN) DW14 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z16.0011.22/DW41L MM-Z16.0011.22/DW41L 301 294-315.indd 9 294-315.indd 9 27.03.2014 14:02:07 27.03.2014 14:02:07 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
