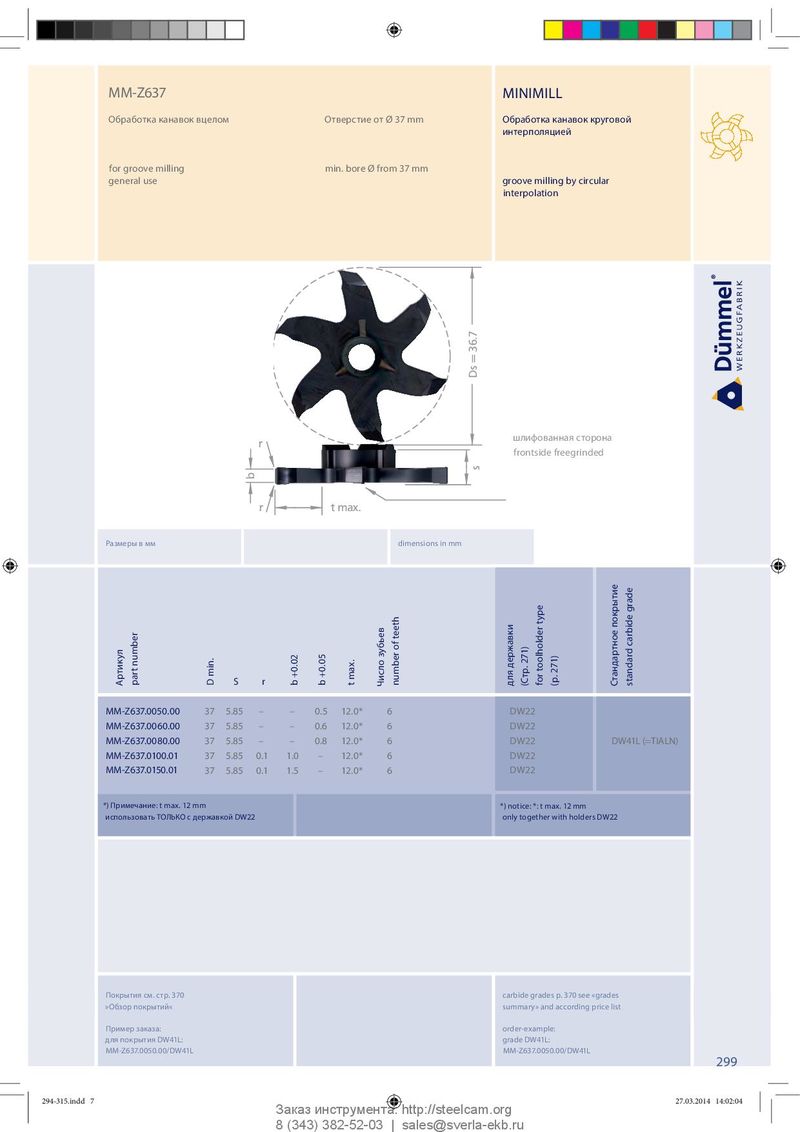

Общий каталог Dümmel 2014 - страница 296

MM-Z637 MINIMILL Обработка канавок вцелом Отверстие от Ø 37 mm Обработка канавок круговой интерполяцией for groove milling min. bore Ø from 37 mm general use groove milling by circular interpolation Ds = 36.7 шлифованная сторона r frontside freegrinded s b r t max. Размеры в мм dimensions in mm Артикул part number S r D min. b +0.02 b +0.05 t max. Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p. 271) Стандартное покрытие standard carbide grade MM-Z637.0050.00 37 5.85 – – 0.5 12.0* 6 DW22 MM-Z637.0060.00 37 5.85 – – 0.6 12.0* 6 DW22 MM-Z637.0080.00 37 5.85 – – 0.8 12.0* 6 DW22 DW41L (=TIALN) MM-Z637.0100.01 37 5.85 0.1 1.0 – 12.0* 6 DW22 MM-Z637.0150.01 37 5.85 0.1 1.5 – 12.0* 6 DW22 *) Примечание: t max. 12 mm *) notice: *: t max. 12 mm использовать ТОЛЬКО с державкой DW22 only together with holders DW22 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z637.0050.00/DW41L MM-Z637.0050.00/DW41L 299 294-315.indd 7 294-315.indd 7 27.03.2014 14:02:04 27.03.2014 14:02:04 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
