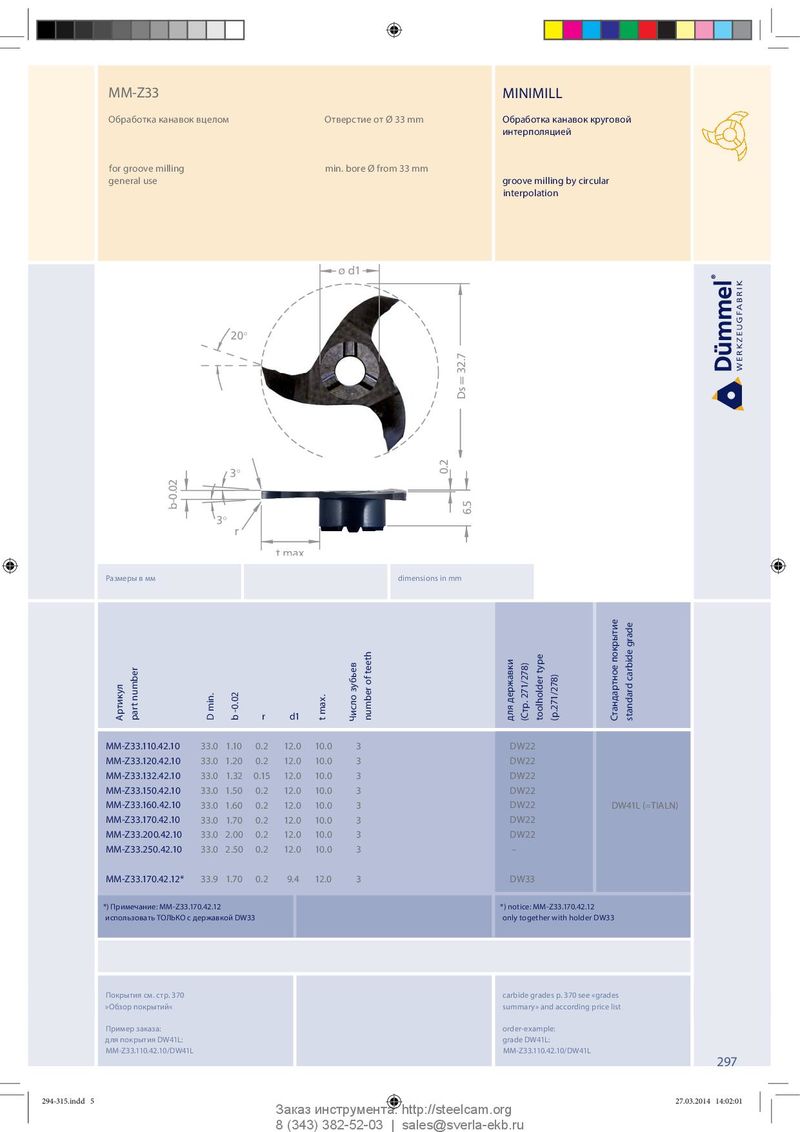

Общий каталог Dümmel 2014 - страница 294

MM-Z33 MINIMILL Обработка канавок вцелом Отверстие от Ø 33 mm Обработка канавок круговой интерполяцией for groove milling min. bore Ø from 33 mm general use groove milling by circular interpolation ø d1 20° Ds = 32.7 3° 0.2 b-0.02 6.5 3° r t max Размеры в мм dimensions in mm Артикул part number r d1 D min. b -0.02 t max. Число зубьев number of teeth для державки (Стр. 271/278) toolholder type (p.271/278) Стандартное покрытие standard carbide grade MM-Z33.110.42.10 33.0 1.10 0.2 12.0 10.0 3 DW22 MM-Z33.120.42.10 33.0 1.20 0.2 12.0 10.0 3 DW22 MM-Z33.132.42.10 33.0 1.32 0.15 12.0 10.0 3 DW22 MM-Z33.150.42.10 33.0 1.50 0.2 12.0 10.0 3 DW22 MM-Z33.160.42.10 33.0 1.60 0.2 12.0 10.0 3 DW22 DW41L (=TIALN) MM-Z33.170.42.10 33.0 1.70 0.2 12.0 10.0 3 DW22 MM-Z33.200.42.10 33.0 2.00 0.2 12.0 10.0 3 DW22 MM-Z33.250.42.10 33.0 2.50 0.2 12.0 10.0 3 – MM-Z33.170.42.12* 33.9 1.70 0.2 9.4 12.0 3 DW33 *) Примечание: MM-Z33.170.42.12 *) notice: MM-Z33.170.42.12 использовать ТОЛЬКО с державкой DW33 only together with holder DW33 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z33.110.42.10/DW41L MM-Z33.110.42.10/DW41L 297 294-315.indd 5 294-315.indd 5 27.03.2014 14:02:01 27.03.2014 14:02:01 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
