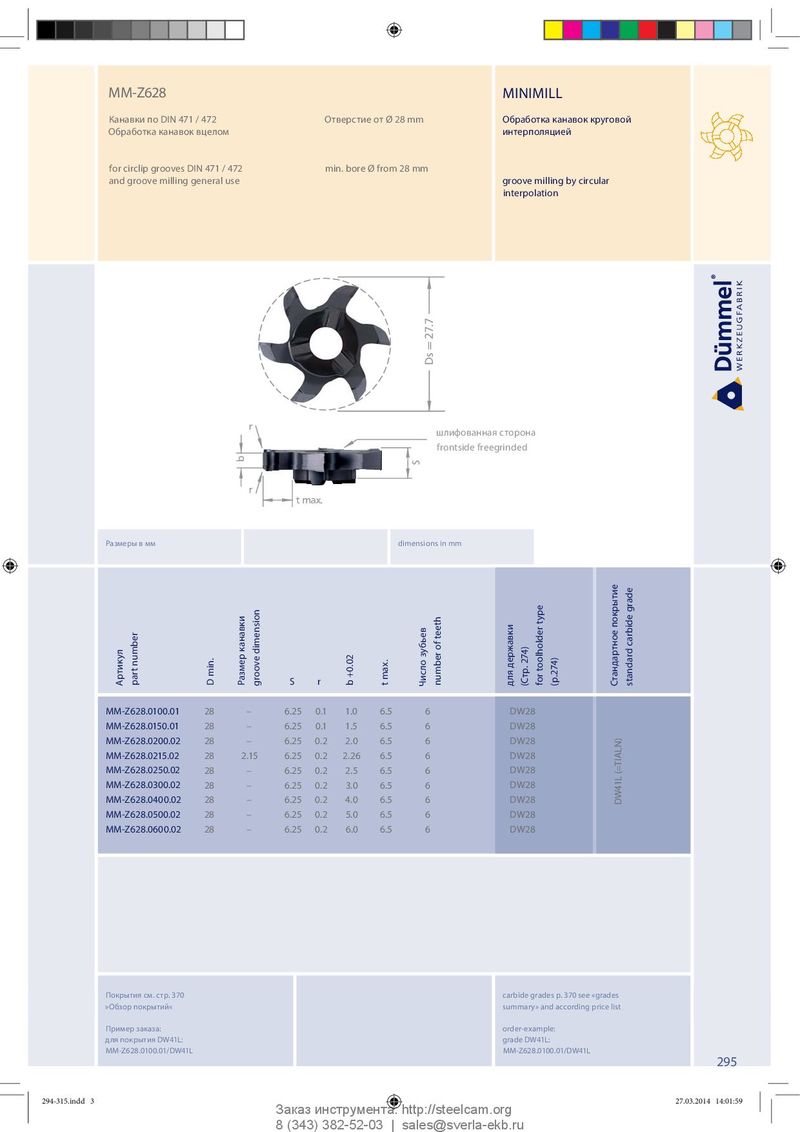

Общий каталог Dümmel 2014 - страница 292

MM-Z628 MINIMILL Канавки по DIN 471 / 472 Отверстие от Ø 28 mm Обработка канавок круговой Обработка канавок вцелом интерполяцией for circlip grooves DIN 471 / 472 min. bore Ø from 28 mm and groove milling general use groove milling by circular interpolation Ds = 27.7 r stirnseitig freigeschliffen шлифованная сторона frontside freegrinded frontside freegrinded b S r t max. Размеры в мм dimensions in mm Артикул part number D min. Размер канавки groove dimension S r b +0.02 t max. Число зубьев number of teeth для державки (Стр. 274) for toolholder type (p.274) Стандартное покрытие standard carbide grade MM-Z628.0100.01 28 – 6.25 0.1 1.0 6.5 6 DW28 MM-Z628.0150.01 28 – 6.25 0.1 1.5 6.5 6 DW28 MM-Z628.0200.02 28 – 6.25 0.2 2.0 6.5 6 DW28 MM-Z628.0215.02 28 2.15 6.25 0.2 2.26 6.5 6 DW28 MM-Z628.0250.02 28 – 6.25 0.2 2.5 6.5 6 DW28 (=TIALN) MM-Z628.0300.02 28 – 6.25 0.2 3.0 6.5 6 DW28 MM-Z628.0400.02 28 – 6.25 0.2 4.0 6.5 6 DW28 DW41L MM-Z628.0500.02 28 – 6.25 0.2 5.0 6.5 6 DW28 MM-Z628.0600.02 28 – 6.25 0.2 6.0 6.5 6 DW28 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z628.0100.01/DW41L MM-Z628.0100.01/DW41L 295 294-315.indd 3 294-315.indd 3 27.03.2014 14:01:59 27.03.2014 14:01:59 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
