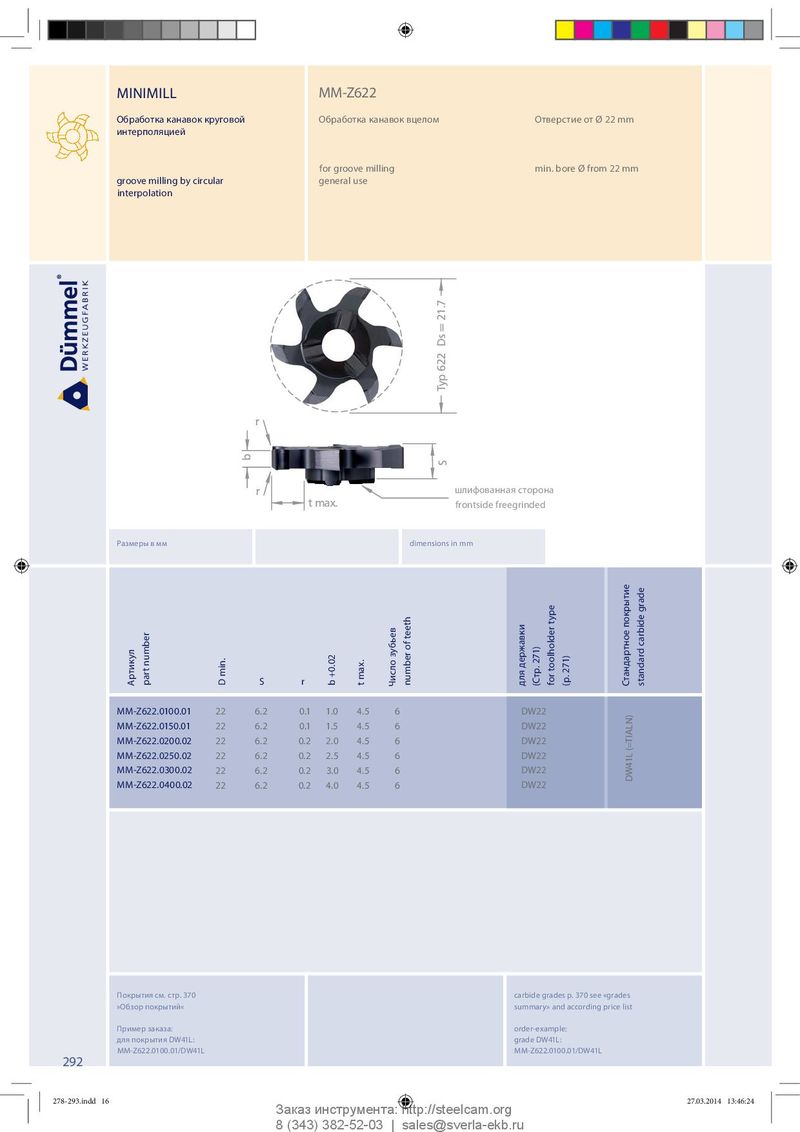

Общий каталог Dümmel 2014 - страница 289

MINIMILL MM-Z622 Обработка канавок круговой Обработка канавок вцелом Отверстие от Ø 22 mm интерполяцией for groove milling min. bore Ø from 22 mm groove milling by circular general use interpolation Typ 622 Ds = 21.7 r b S r stirn шлифованная сторона t max. fron frontside freegrinded Размеры в мм dimensions in mm Артикул part number S D min. r b +0.02 t max. Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p. 271) Стандартное покрытие standard carbide grade MM-Z622.0100.01 22 6.2 0.1 1.0 4.5 6 DW22 MM-Z622.0150.01 22 6.2 0.1 1.5 4.5 6 DW22 MM-Z622.0200.02 22 6.2 0.2 2.0 4.5 6 DW22 (=TIALN) MM-Z622.0250.02 22 6.2 0.2 2.5 4.5 6 DW22 MM-Z622.0300.02 22 6.2 0.2 3.0 4.5 6 DW22 DW41L MM-Z622.0400.02 22 6.2 0.2 4.0 4.5 6 DW22 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z622.0100.01/DW41L MM-Z622.0100.01/DW41L 292 278-293.indd 16 278-293.indd 16 27.03.2014 13:46:24 27.03.2014 13:46:24 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
