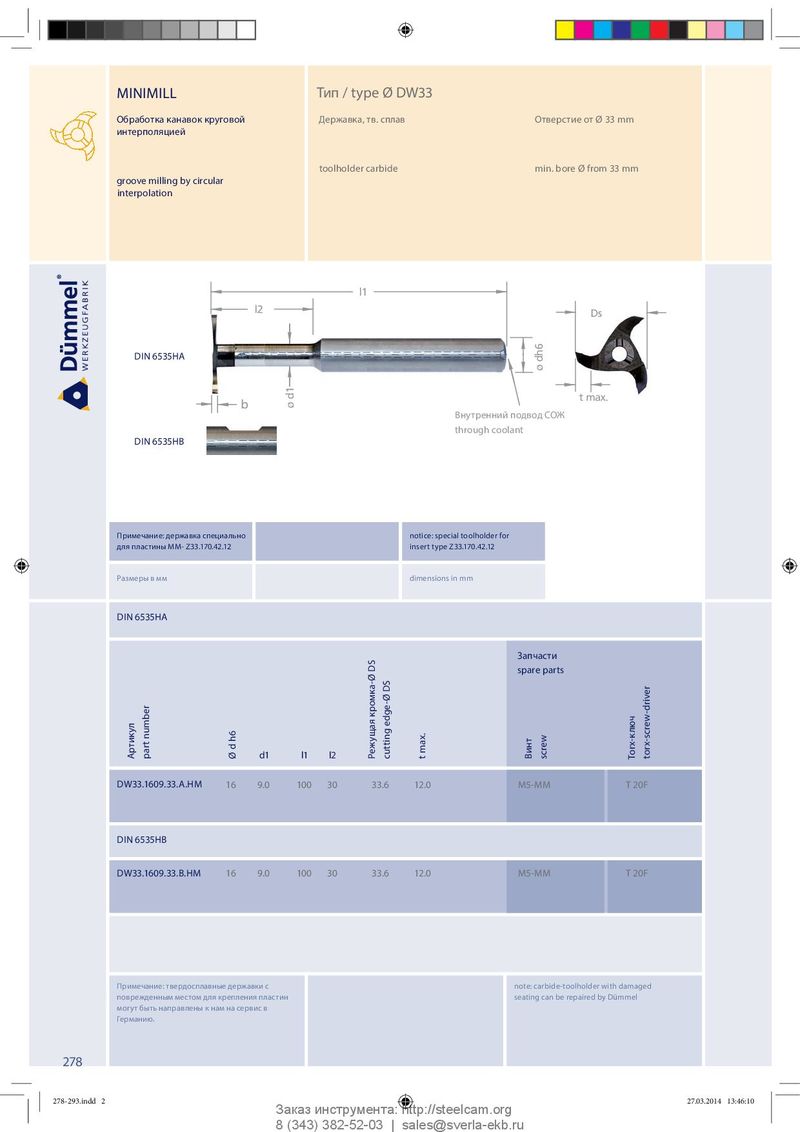

MINIMILL Тип / type Ø DW33 Обработка канавок круговой Державка, тв. сплав Отверстие от Ø 33 mm интерполяцией toolholder carbide min. bore Ø from 33 mm groove milling by circular interpolation l1 l2 Ds DIN 6535HA ø dh6 Innere Kühlmittelzufuhr t max. b ø d1 through coolant Внутренний подвод СОЖ through coolant DIN 6535HB Примечание: державка специально notice: special toolholder for для пластины MM- Z33.170.42.12 insert type Z33.170.42.12 Размеры в мм dimensions in mm DIN 6535HA Запчасти spare parts Артикул part number d1 l1 l2 Ø d h6 Режущая кромка-Ø DS cutting edge-Ø DS t max. Винт screw Torx-ключ torx-screw-driver DW33.1609.33.A.HM 16 9.0 10 0 30 33.6 12.0 M5-MM T 20F DIN 6535HB DW33.1609.33.B.HM 16 9.0 100 30 33.6 12.0 M5-MM T 20F Примечание: твердосплавные державки с note: carbide-toolholder with damaged поврежденным местом для крепления пластин seating can be repaired by Dümmel могут быть направлены к нам на сервис в Германию. 278 278-293.indd 2 278-293.indd 2 27.03.2014 13:46:10 27.03.2014 13:46:10 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
