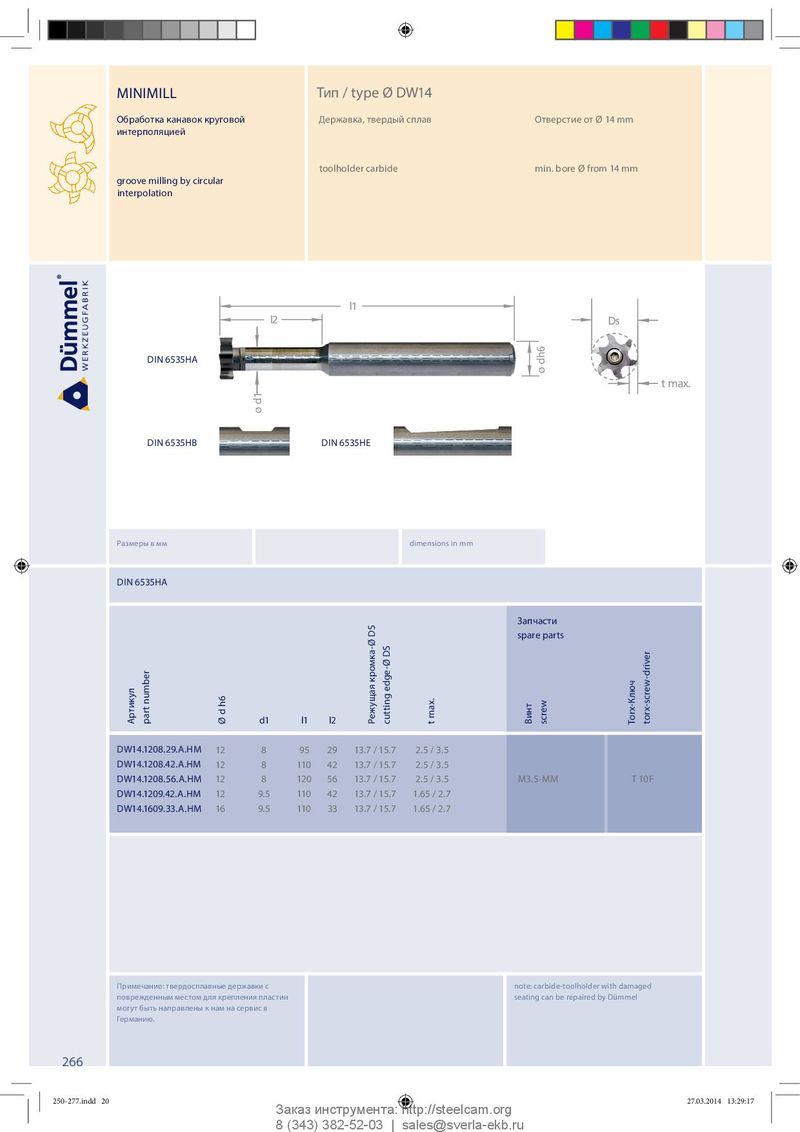

MINIMILL Тип / type Ø DW14 Обработка канавок круговой Державка, твердый сплав Отверстие от Ø 14 mm интерполяцией toolholder carbide min. bore Ø from 14 mm groove milling by circular interpolation l1 l2 Ds DIN 6535HA ø dh6 t max. ø d1 DIN 6535HB DIN 6535HE Размеры в мм dimensions in mm DIN 6535HA Запчасти spare parts Артикул part number d1 l1 l2 Ø d h6 Режущая кромка-Ø DS cutting edge-Ø DS t max. Винт screw Torx-Ключ torx-screw-driver D W14 .12 0 8 . 2 9. A . H M 12 8 95 29 13.7 / 15.7 2.5 / 3.5 DW14.1208.42.A.HM 12 8 110 42 13.7 / 15.7 2.5 / 3.5 DW14.1208.56.A.HM 12 8 120 56 13.7 / 15.7 2.5 / 3.5 M3.5-MM T 10F DW14.1209.42.A.HM 12 9.5 110 42 13.7 / 15.7 1.65 / 2.7 DW14.1609.33.A.HM 16 9.5 110 33 13.7 / 15.7 1.65 / 2.7 Примечание: твердосплавные державки с note: carbide-toolholder with damaged поврежденным местом для крепления пластин seating can be repaired by Dümmel могут быть направлены к нам на сервис в Германию. 266 250-277.indd 20 250-277.indd 20 27.03.2014 13:29:17 27.03.2014 13:29:17 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
