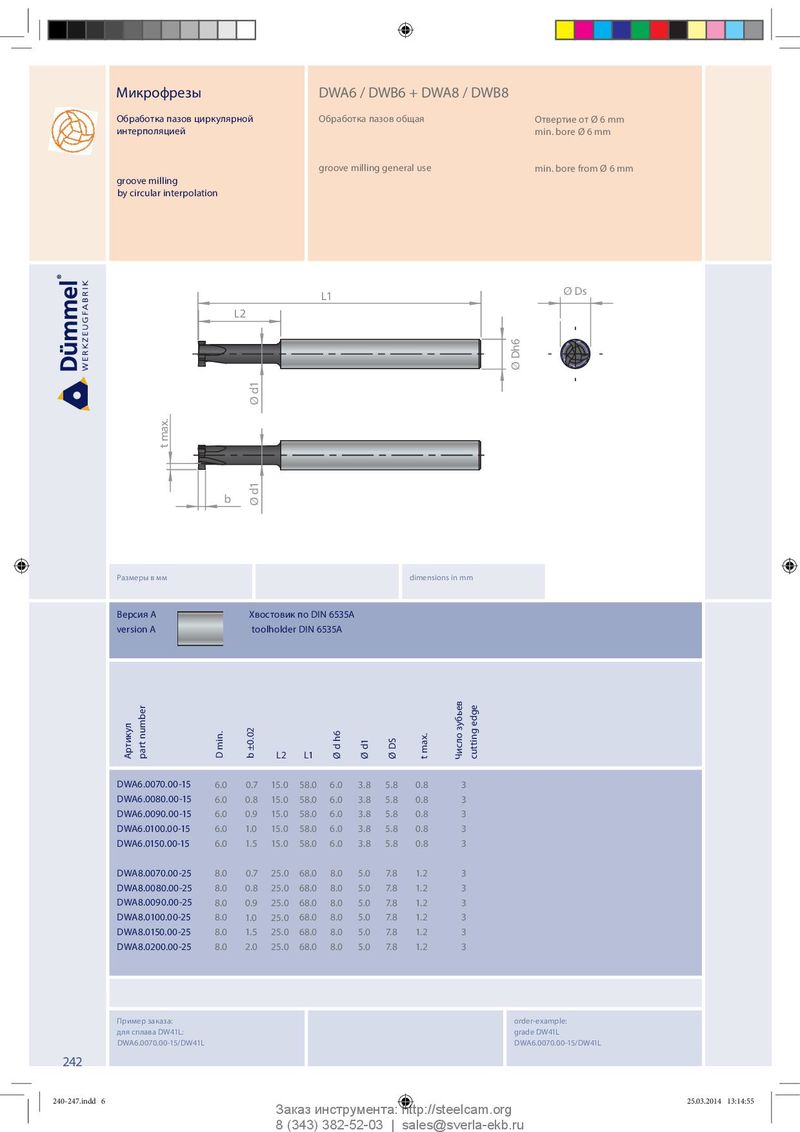

Общий каталог Dümmel 2014 - страница 239

Микрофрезы DWA6 / DWB6 + DWA8 / DWB8 Обработка пазов циркулярной Обработка пазов общая Отвертие от Ø 6 mm интерполяцией min. bore Ø 6 mm groove milling general use min. bore from Ø 6 mm groove milling by circular interpolation Ø Ds L1 L2 Ø Dh6 Ø d1 t max. b Ø d1 Размеры в мм dimensions in mm Версия A Хвостовик по DIN 6535A version A toolholder DIN 6535A Артикул part number D min. L2 L1 b ±0.02 Ø d h6 Ø d1 Ø DS t max. Число зубьев cutting edge DWA6.0070.00-15 6.0 0.7 15.0 58.0 6.0 3.8 5.8 0.8 3 DWA6.0080.00-15 6.0 0.8 15.0 58.0 6.0 3.8 5.8 0.8 3 DWA6.0090.00-15 6.0 0.9 15.0 58.0 6.0 3.8 5.8 0.8 3 DWA6.0100.00-15 6.0 1.0 15.0 58.0 6.0 3.8 5.8 0.8 3 DWA6.0150.00-15 6.0 1.5 15.0 58.0 6.0 3.8 5.8 0.8 3 DWA8.0070.00-25 8.0 0.7 25.0 68.0 8.0 5.0 7.8 1.2 3 DWA8.0080.00-25 8.0 0.8 25.0 68.0 8.0 5.0 7.8 1.2 3 DWA8.0090.00-25 8.0 0.9 25.0 68.0 8.0 5.0 7.8 1.2 3 DWA8.0100.00-25 8.0 1.0 25.0 68.0 8.0 5.0 7.8 1.2 3 DWA8.0150.00-25 8.0 1.5 25.0 68.0 8.0 5.0 7.8 1.2 3 DWA8.0200.00-25 8.0 2.0 25.0 68.0 8.0 5.0 7.8 1.2 3 Пример заказа: order-example: для сплава DW41L: grade DW41L DWA6.0070.00-15/DW41L DWA6.0070.00-15/DW41L 242 240-247.indd 6 240-247.indd 6 25.03.2014 13:14:55 25.03.2014 13:14:55 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
