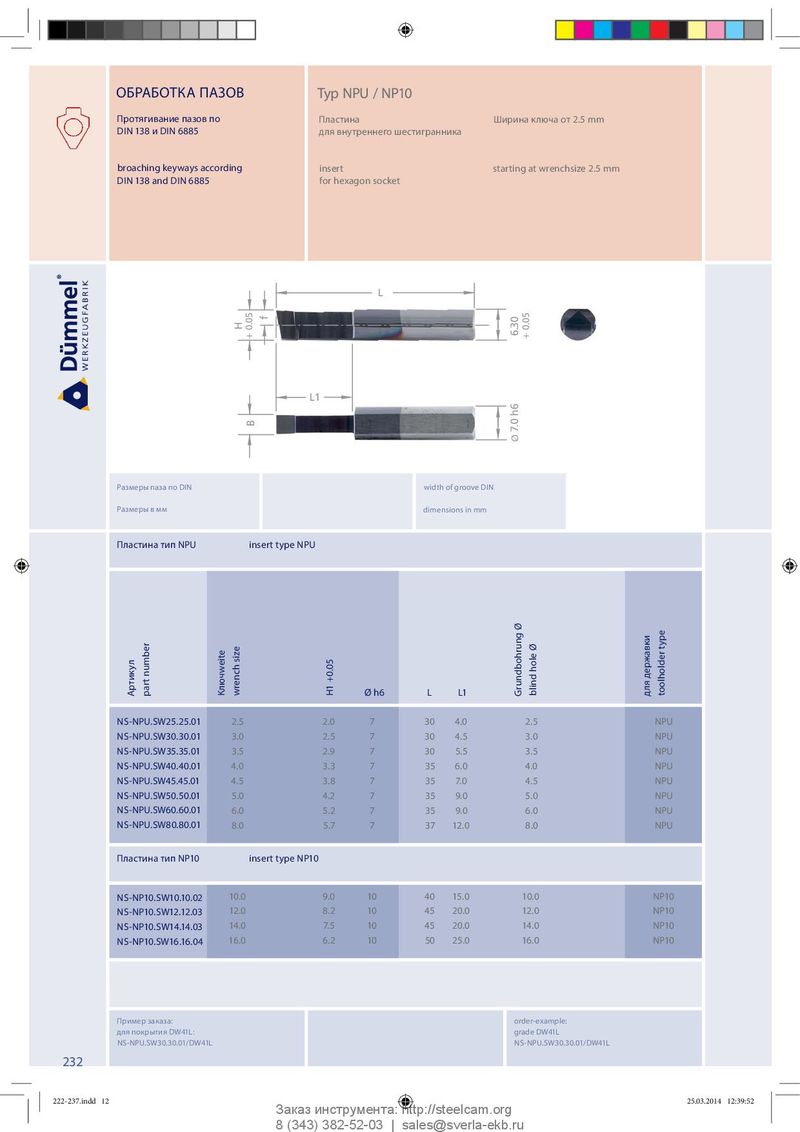

ОБРАБОТКА ПАЗОВ Typ NPU / NP10 Протягивание пазов по Пластина Ширина ключа от 2.5 mm DIN 138 и DIN 6885 для внутреннего шестигранника broaching keyways according insert starting at wrenchsize 2.5 mm DIN 138 and DIN 6885 for hexagon socket L f H + 0.05 6.30 + 0.05 L1 B Ø 7.0 h6 Размеры паза по DIN width of groove DIN Размеры в мм dimensions in mm Пластина тип NPU insert type NPU державки Артикул part number Ключweite wrench size H1 +0.05 Ø h6 L L1 Grundbohrung Ø blind hole Ø для toolholder type NS-NPU.SW25.25.01 2.5 2.0 7 30 4.0 2.5 NPU NS-NPU.SW30.30.01 3.0 2.5 7 30 4.5 3.0 NPU NS-NPU.SW35.35.01 3.5 2.9 7 30 5.5 3.5 NPU NS-NPU.SW40.40.01 4.0 3.3 7 35 6.0 4.0 NPU NS-NPU.SW45.45.01 4.5 3.8 7 35 7.0 4.5 NPU NS-NPU.SW50.50.01 5.0 4.2 7 35 9.0 5.0 NPU NS-NPU.SW60.60.01 6.0 5.2 7 35 9.0 6.0 NPU NS-NPU.SW80.80.01 8.0 5.7 7 37 12.0 8.0 NPU Пластина тип NP10 insert type NP10 NS-NP10.SW10.10.02 10.0 9.0 10 40 15.0 10.0 NP10 NS-NP10.SW12.12.03 12.0 8.2 10 45 20.0 12.0 NP10 NS-NP10.SW14.14.03 14.0 7.5 10 45 20.0 14.0 NP10 NS-NP10.SW16.16.04 16.0 6.2 10 50 25.0 16.0 NP10 Пример заказа: order-example: для покрытия DW41L: grade DW41L NS-NPU.SW30.30.01/DW41L NS-NPU.SW30.30.01/DW41L 232 222-237.indd 12 222-237.indd 12 25.03.2014 12:39:52 25.03.2014 12:39:52 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
