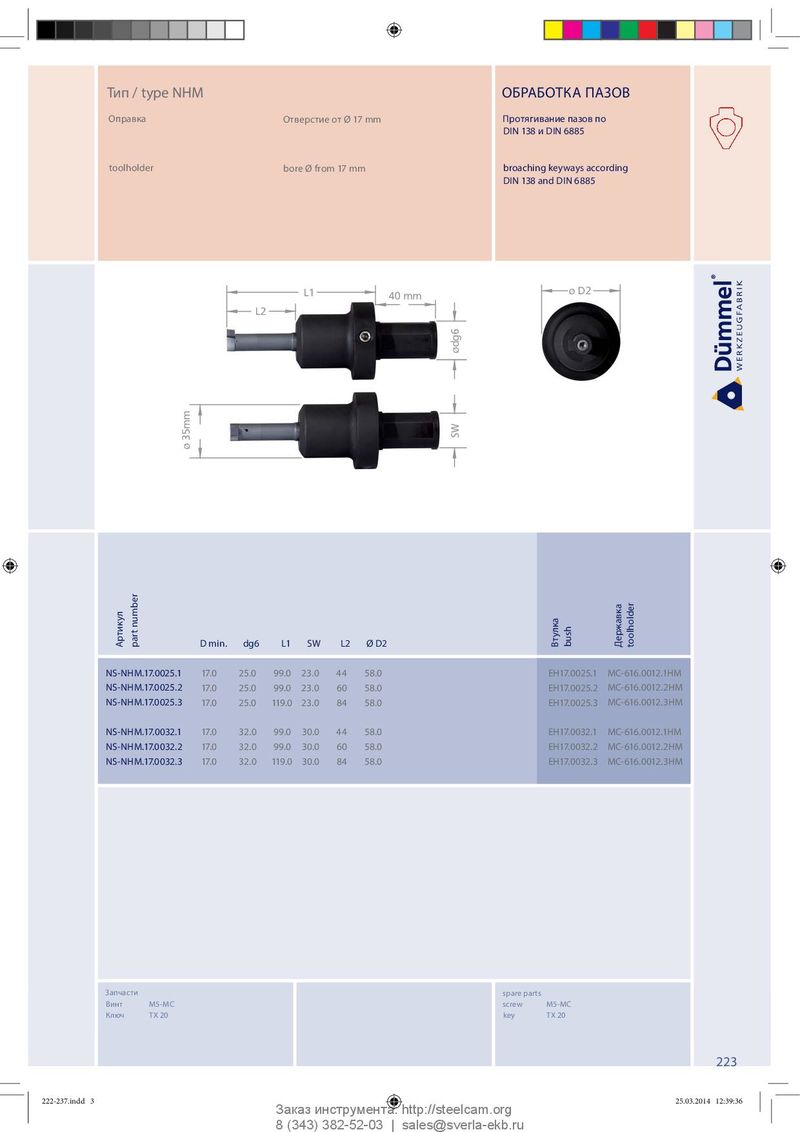

Общий каталог Dümmel 2014 - страница 220

Тип / type NHM ОБРАБОТКА ПАЗОВ Оправка Отверстие от Ø 17 mm Протягивание пазов по DIN 138 и DIN 6885 toolholder bore Ø from 17 mm broaching keyways according DIN 138 and DIN 6885 L1 ø D2 40 mm L2 ødg6 SW ø 35mm Артикул part number D min. dg6 L1 SW L2 Ø D2 Втулка bush Державка toolholder NS-NHM.17.0025.1 17.0 25.0 99.0 23.0 44 58.0 EH17.0025.1 MC-616.0012.1HM NS-NHM.17.0025.2 17.0 25.0 99.0 23.0 60 58.0 EH17.0025.2 MC-616.0012.2HM NS-NHM.17.0025.3 17.0 25.0 119.0 23.0 84 58.0 EH17.0025.3 MC-616.0012.3HM NS-NHM.17.0032.1 17.0 32.0 99.0 30.0 44 58.0 EH17.0032.1 MC-616.0012.1HM NS-NHM.17.0032.2 17.0 32.0 99.0 30.0 60 58.0 EH17.0032.2 MC-616.0012.2HM NS-NHM.17.0032.3 17.0 32.0 119.0 30.0 84 58.0 EH17.0032.3 MC-616.0012.3HM Запчасти spare parts Винт M5-MC screw M5-MC Ключ TX 20 key TX 20 223 222-237.indd 3 222-237.indd 3 25.03.2014 12:39:36 25.03.2014 12:39:36 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
