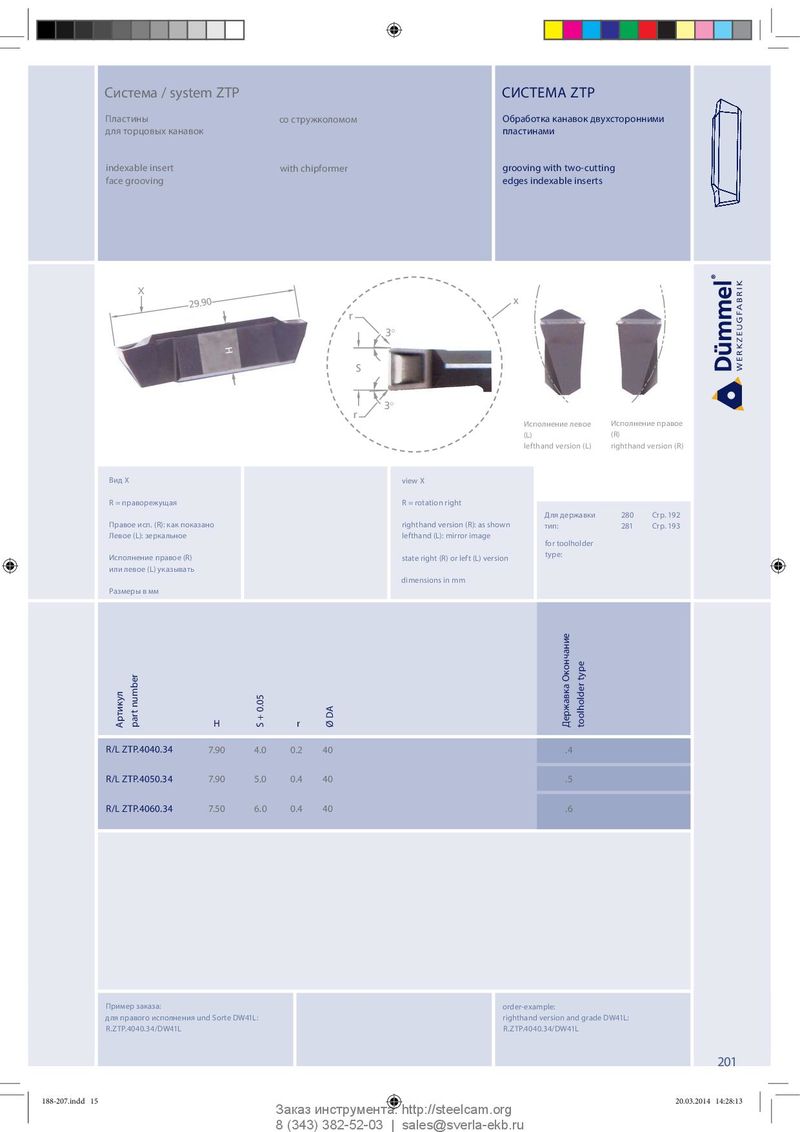

Система / system ZTP СИСТЕМА ZTP Пластины со стружколомом Обработка канавок двухсторонними для торцовых канавок пластинами indexable insert with chipformer grooving with two-cutting face grooving edges indexable inserts X 29.90 x r H 3° S 3° r Исполнение левое Исполнение правое (L) (R) lefthand version (L) righthand version (R) Вид X view X R = праворежущая R = rotation right Для державки 280 Стр. 192 Правое исп. (R): как показано righthand version (R): as shown тип: 281 Стр. 193 Левое (L): зеркальное lefthand (L): mirror image for toolholder Исполнение правое (R) state right (R) or left (L) version type: или левое (L) указывать dimensions in mm Размеры в мм Артикул part number H r S + 0.05 Ø DA Державка Окончание toolholder type R/L ZTP.4040.34 7.90 4.0 0.2 40 .4 R/L ZTP.4050.34 7.90 5.0 0.4 40 .5 R/L ZTP.4060.34 7.50 6.0 0.4 40 .6 Пример заказа: order-example: для правого исполнения und Sorte DW41L: righthand version and grade DW41L: R.ZTP.4040.34/DW41L R.ZTP.4040.34/DW41L 201 188-207.indd 15 188-207.indd 15 20.03.2014 14:28:13 20.03.2014 14:28:13 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
