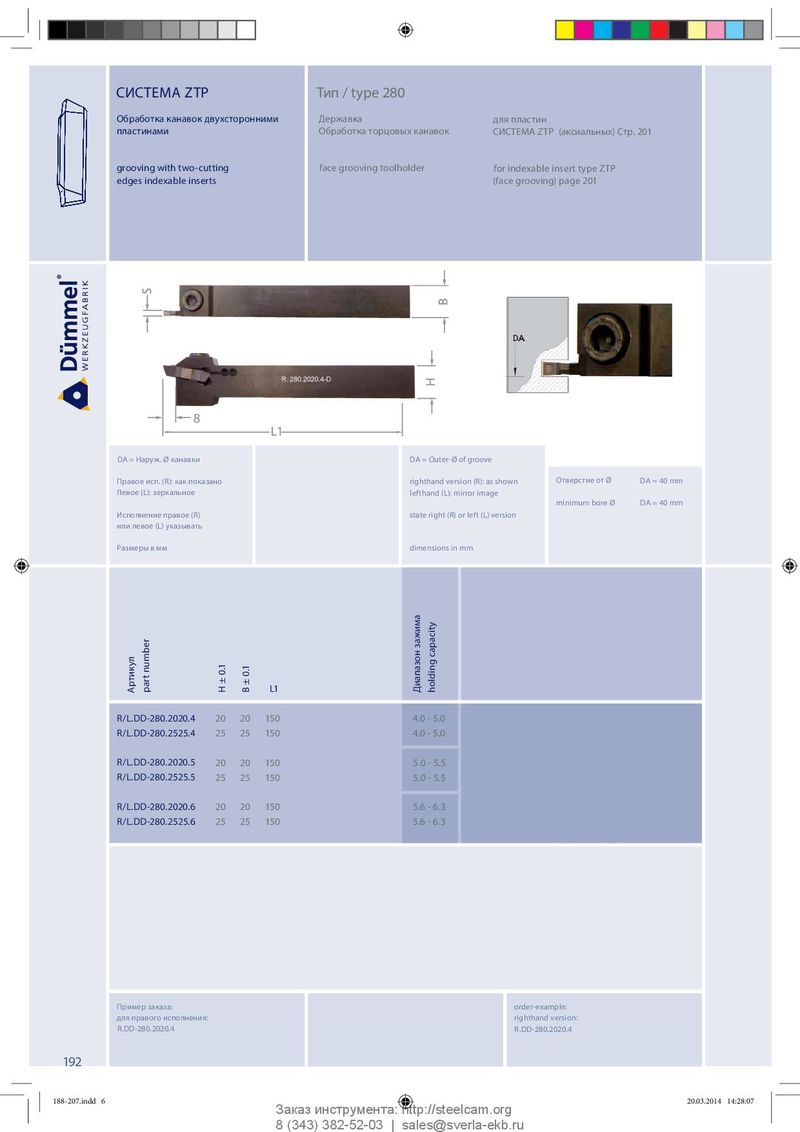

СИСТЕМА ZTP Тип / type 280 Обработка канавок двухсторонними Державка д л я п л а с т и н пластинами Обработка торцовых канавок СИСТЕМА ZTP (аксиальных) Стр. 201 grooving with two-cutting face grooving toolholder for indexable insert type ZTP edges indexable inserts (face grooving) page 201 H 8 L1 DA = Наруж. Ø канавки DA = Outer-Ø of groove Правое исп. (R): как показано righthand version (R): as shown Отверстие от Ø DA = 40 mm Левое (L): зеркальное lefthand (L): mirror image minimum bore Ø DA = 40 mm Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm Артикул part number L1 H ± 0.1 B ± 0.1 Диапазон зажима holding capacity R/L.DD-280.2020.4 20 20 150 4.0 - 5.0 R/L.DD-280.2525.4 25 25 150 4.0 - 5.0 R/L.DD-280.2020.5 20 20 150 5.0 - 5.5 R/L.DD-280.2525.5 25 25 150 5.0 - 5.5 R/L.DD-280.2020.6 20 20 150 5.6 - 6.3 R/L.DD-280.2525.6 25 25 150 5.6 - 6.3 Пример заказа: order-example: для правого исполнения: righthand version: R.DD-280.2020.4 R.DD-280.2020.4 192 188-207.indd 6 188-207.indd 6 20.03.2014 14:28:07 20.03.2014 14:28:07 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
