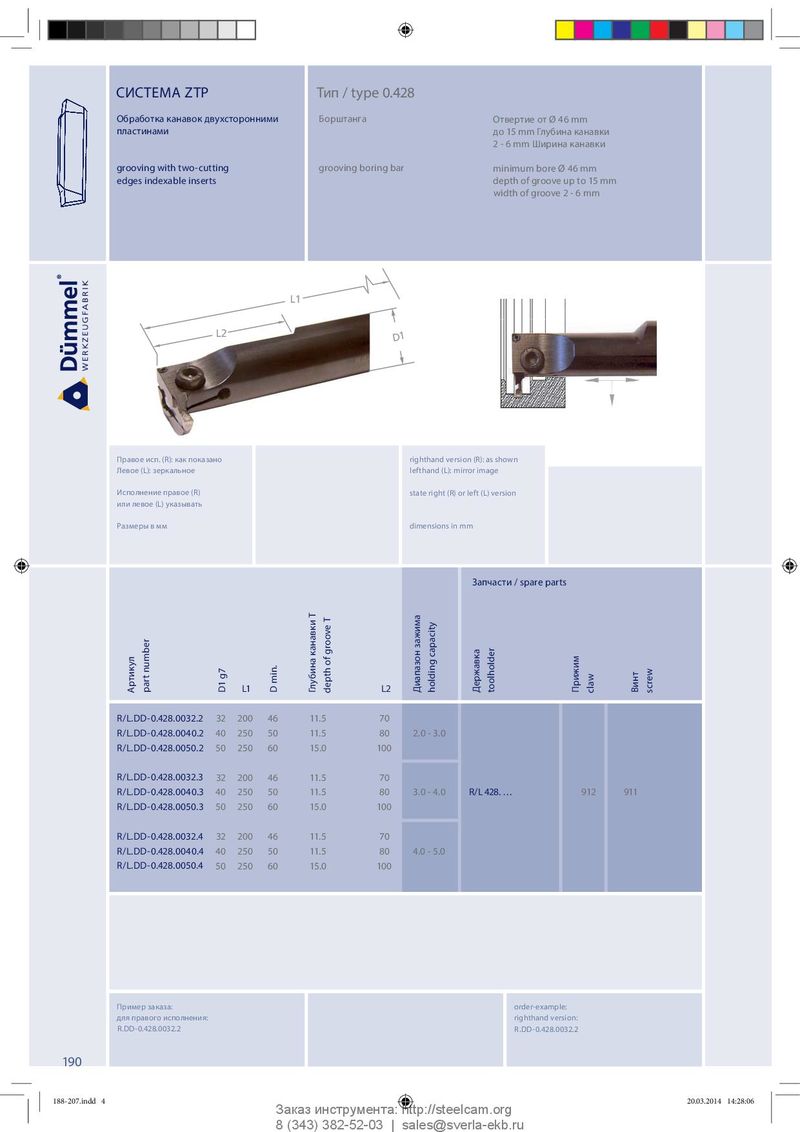

СИСТЕМА ZTP Тип / type 0.428 Обработка канавок двухсторонними Борштанга О т в е р т и е о т Ø 4 6 m m пластинами до 15 mm Глубина канавки 2 - 6 mm Ширина канавки grooving with two-cutting grooving boring bar minimum bore Ø 46 mm edges indexable inserts depth of groove up to 15 mm width of groove 2 - 6 mm L1 L2 D1 Правое исп. (R): как показано righthand version (R): as shown Левое (L): зеркальное lefthand (L): mirror image Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm Запчасти / spare parts Артикул part number L1 L2 D1 g7 D min. Глубина канавки T depth of groove T Диапазон зажима holding capacity Державка toolholder Прижим claw Винт screw R/L.DD-0.428.0032.2 32 200 46 11.5 70 R/L.DD-0.428.0040.2 40 250 50 11.5 80 2.0 - 3.0 R/L.DD-0.428.0050.2 50 250 60 15.0 100 R/L.DD-0.428.0032.3 32 200 46 11.5 70 R/L.DD-0.428.0040.3 40 250 50 11.5 80 3.0 - 4.0 R/L 428. … 912 911 R/L.DD-0.428.0050.3 50 250 60 15.0 100 R/L.DD-0.428.0032.4 32 200 46 11.5 70 R/L.DD-0.428.0040.4 40 250 50 11.5 80 4.0 - 5.0 R/L.DD-0.428.0050.4 50 250 60 15.0 100 Пример заказа: order-example: для правого исполнения: righthand version: R.DD-0.428.0032.2 R.DD-0.428.0032.2 190 188-207.indd 4 188-207.indd 4 20.03.2014 14:28:06 20.03.2014 14:28:06 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
