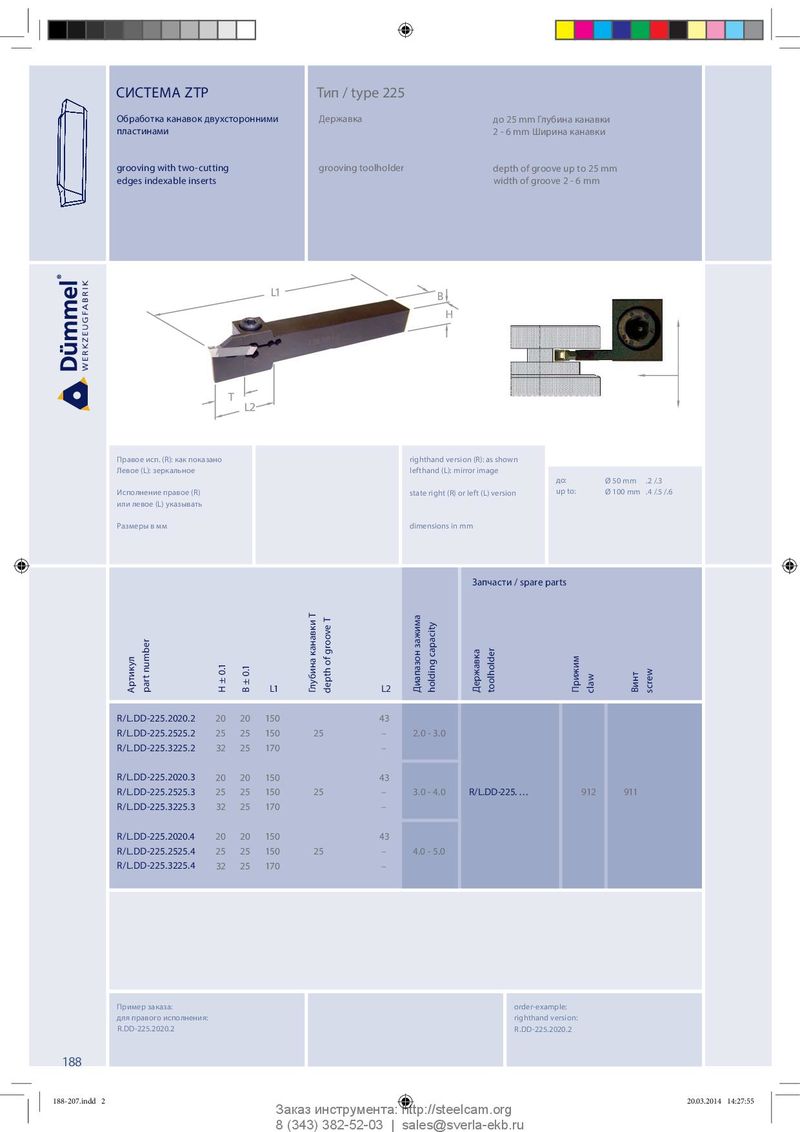

СИСТЕМА ZTP Тип / type 225 Обработка канавок двухсторонними Державка д о 2 5 m m Гл у б и н а к а н а в к и пластинами 2 - 6 mm Ширина канавки grooving with two-cutting grooving toolholder depth of groove up to 25 mm edges indexable inserts width of groove 2 - 6 mm L1 B H T L2 Правое исп. (R): как показано righthand version (R): as shown Левое (L): зеркальное lefthand (L): mirror image до: Ø 50 mm .2 /.3 Исполнение правое (R) state right (R) or left (L) version up to: Ø 100 mm .4 /.5 /.6 или левое (L) указывать Размеры в мм dimensions in mm Запчасти / spare parts Артикул part number L1 L2 H ± 0.1 B ± 0.1 Глубина канавки T depth of groove T Диапазон зажима holding capacity Державка toolholder Прижим claw Винт screw R/L.DD-225.2020.2 20 20 150 43 R/L.DD-225.2525.2 25 25 150 25 – 2.0 - 3.0 R/L.DD-225.3225.2 32 25 170 – R/L.DD-225.2020.3 20 20 150 43 R/L.DD-225.2525.3 25 25 150 25 – 3.0 - 4.0 R/L.DD-225. … 912 911 R/L.DD-225.3225.3 32 25 170 – R/L.DD-225.2020.4 20 20 150 43 R/L.DD-225.2525.4 25 25 150 25 – 4.0 - 5.0 R/L.DD-225.3225.4 32 25 170 – Пример заказа: order-example: для правого исполнения: righthand version: R.DD-225.2020.2 R.DD-225.2020.2 188 188-207.indd 2 188-207.indd 2 20.03.2014 14:27:55 20.03.2014 14:27:55 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
