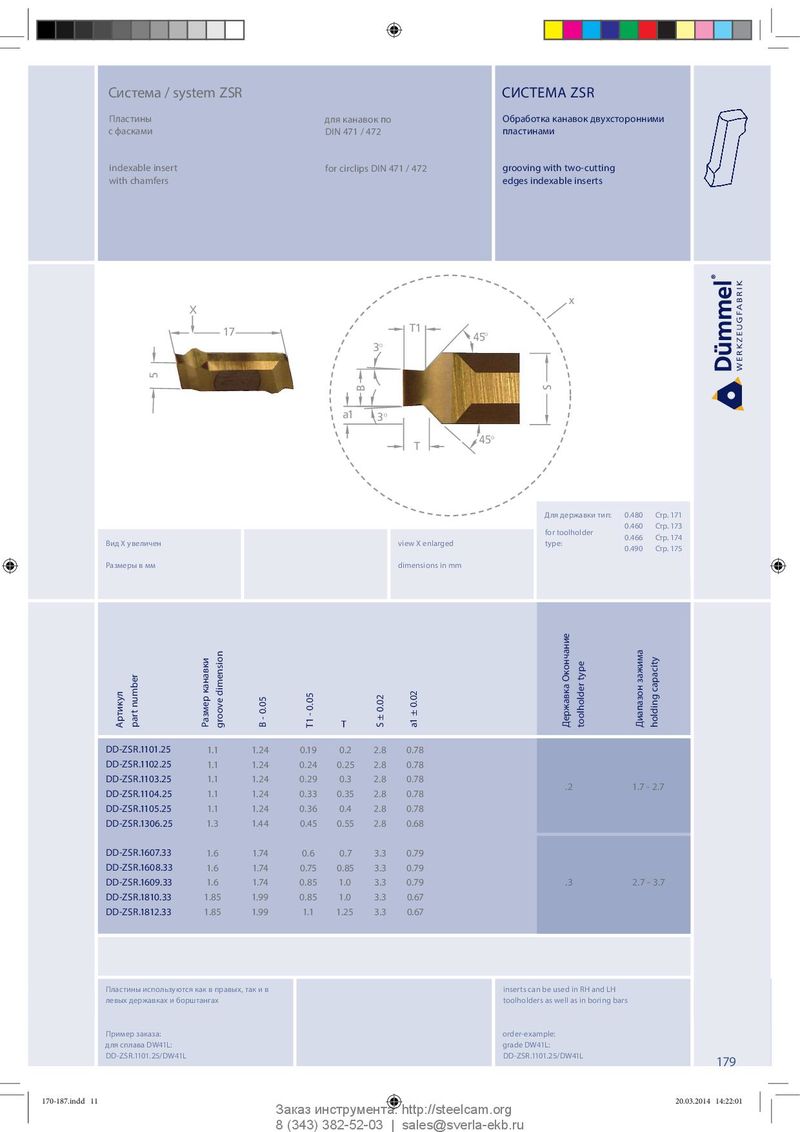

Общий каталог Dümmel 2014 - страница 176

Система / system ZSR СИСТЕМА ZSR Пластины для канавок по Обработка канавок двухсторонними с фасками DIN 471 / 472 пластинами indexable insert for circlips DIN 471 / 472 grooving with two-cutting with chamfers edges indexable inserts x X 17 T1 45 ° 3° 5 B S a1 3° 45° T Для державки тип: 0.480 Стр. 171 0.460 Стр. 173 for toolholder 0.466 Стр. 174 Вид Х увеличен view X enlarged type: 0.490 Стр. 175 Размеры в мм dimensions in mm capacity Артикул part number T Размер канавки groove dimension B - 0.05 T1 - 0.05 S ± 0.02 a1 ± 0.02 Державка Окончание toolholder type Диапазон зажима holding DD-ZSR.1101.25 1.1 1.24 0.19 0.2 2.8 0.78 DD-ZSR.1102.25 1.1 1.24 0.24 0.25 2.8 0.78 DD-ZSR.1103.25 1.1 1.24 0.29 0.3 2.8 0.78 .2 1.7 - 2.7 DD-ZSR.1104.25 1.1 1.24 0.33 0.35 2.8 0.78 DD-ZSR.1105.25 1.1 1.24 0.36 0.4 2.8 0.78 DD-ZSR.1306.25 1.3 1.44 0.45 0.55 2.8 0.68 D D -Z S R .16 07. 33 1.6 1.74 0.6 0.7 3.3 0.79 DD-ZSR.1608.33 1.6 1.74 0.75 0.85 3.3 0.79 DD-ZSR.1609.33 1.6 1.74 0.85 1.0 3.3 0.79 .3 2.7 - 3.7 DD-ZSR.1810.33 1.85 1.99 0.85 1.0 3.3 0.67 DD-ZSR.1812.33 1.85 1.99 1.1 1.25 3.3 0.67 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars Пример заказа: order-example: для сплава DW41L: grade DW41L: DD-ZSR.1101.25/DW41L DD-ZSR.1101.25/DW41L 179 170-187.indd 11 170-187.indd 11 20.03.2014 14:22:01 20.03.2014 14:22:01 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
