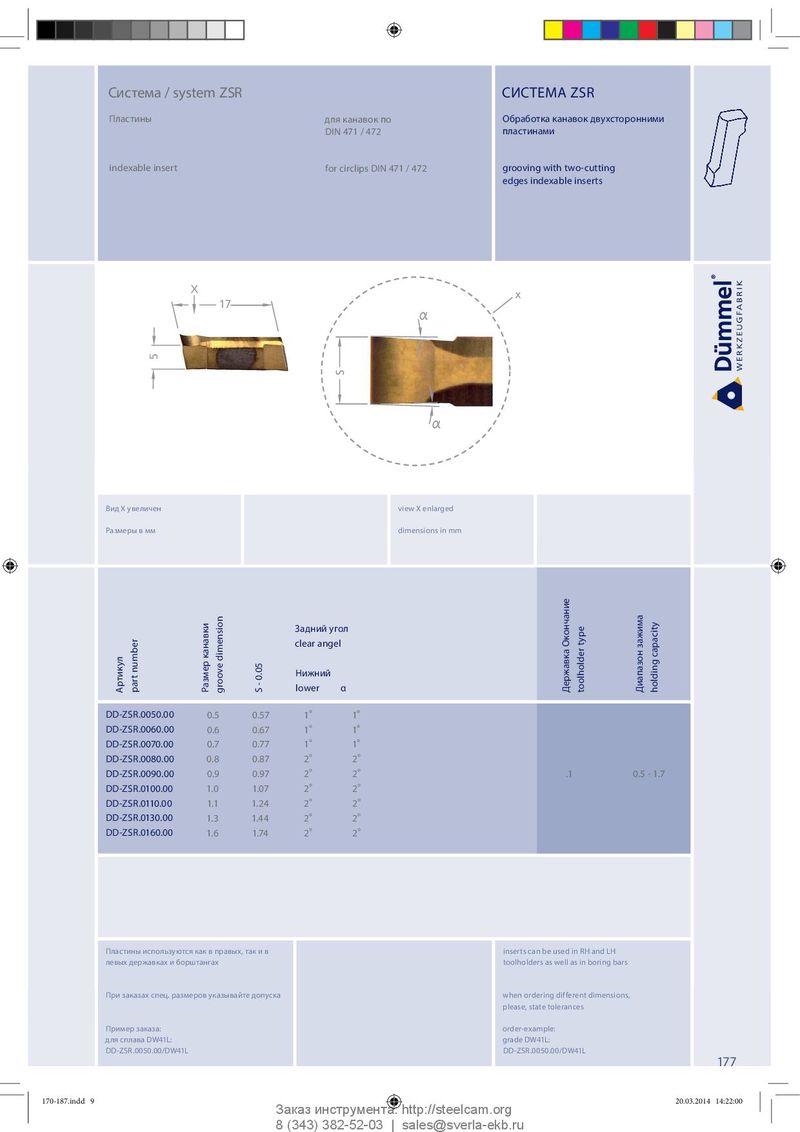

Система / system ZSR СИСТЕМА ZSR Пластины для канавок по Обработка канавок двухсторонними DIN 471 / 472 пластинами indexable insert for circlips DIN 471 / 472 grooving with two-cutting edges indexable inserts X x 17 5 S Вид Х увеличен view X enlarged Размеры в мм dimensions in mm Задний угол clear angel capacity Нижний Артикул part number Размер канавки groove dimension S - 0.05 lower α Державка Окончание toolholder type Диапазон зажима holding DD-ZSR.0050.00 0.5 0.57 1 ° 1 ° DD-ZSR.0060.00 0.6 0.67 1 ° 1 ° DD-ZSR.0070.00 0.7 0.77 1 ° 1 ° DD-ZSR.0080.00 0.8 0.87 2 ° 2 ° DD-ZSR.0090.00 0.9 0.97 2 ° 2 ° .1 0.5 - 1.7 DD-ZSR.0100.00 1.0 1.07 2 ° 2 ° DD-ZSR.0110.00 1.1 1.24 2 ° 2 ° DD-ZSR.0130.00 1.3 1.44 2 ° 2 ° DD-ZSR.0160.00 1.6 1.74 2 ° 2 ° Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars При заказах спец. размеров указывайте допуска when ordering different dimensions, please, state tolerances Пример заказа: order-example: для сплава DW41L: grade DW41L: DD-ZSR.0050.00/DW41L DD-ZSR.0050.00/DW41L 177 170-187.indd 9 170-187.indd 9 20.03.2014 14:22:00 20.03.2014 14:22:00 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
