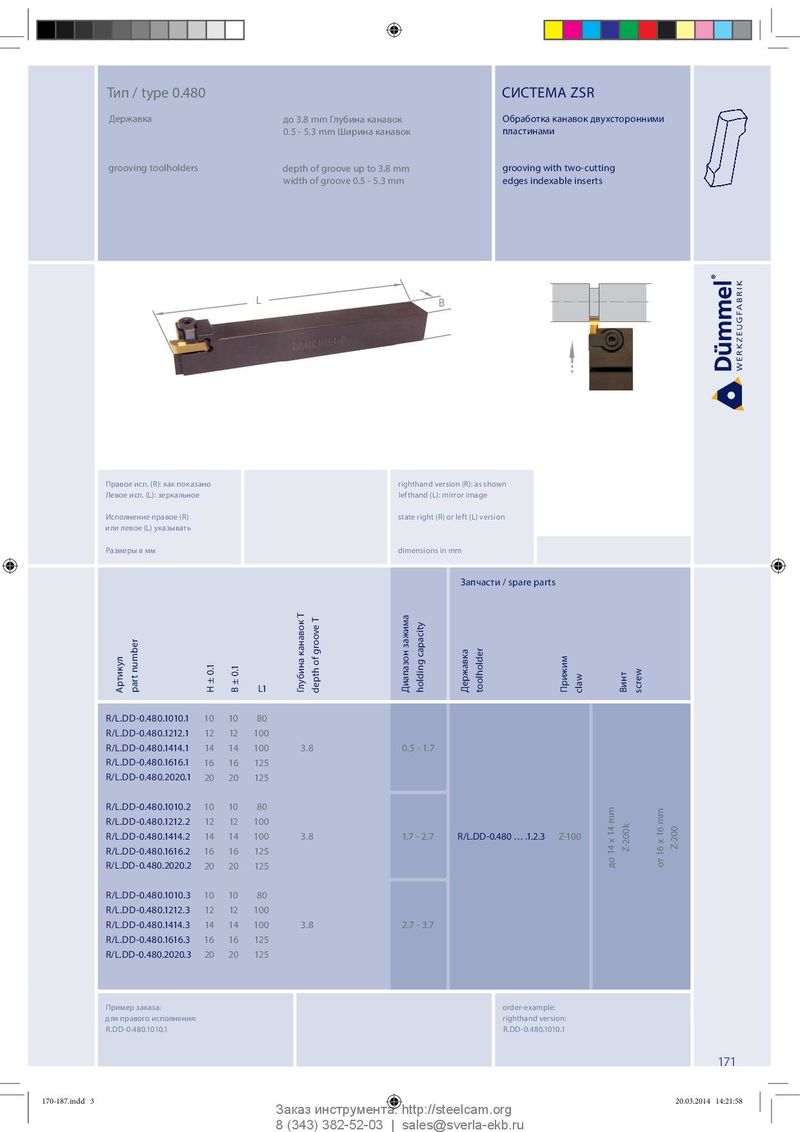

Общий каталог Dümmel 2014 - страница 168

Тип / type 0.480 СИСТЕМА ZSR Державка до 3.8 mm Глубина канавок Обработка канавок двухсторонними 0.5 - 5.3 mm Ширина канавок пластинами grooving toolholders depth of groove up to 3.8 mm grooving with two-cutting width of groove 0.5 - 5.3 mm edges indexable inserts L B Правое исп. (R): как показано righthand version (R): as shown Левое исп. (L): зеркальное lefthand (L): mirror image Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm Запчасти / spare parts Артикул part number L1 H ± 0.1 B ± 0.1 Глубина канавок T depth of groove T Диапазон зажима holding capacity Державка toolholder Прижим claw Винт screw R/L.DD-0.480.1010.1 10 10 80 R/L.DD-0.480.1212.1 12 12 100 R/L.DD-0.480.1414.1 14 14 100 3.8 0.5 - 1.7 R/L.DD-0.480.1616.1 16 16 125 R/L.DD-0.480.2020.1 20 20 125 R/L.DD-0.480.1010.2 10 10 80 R/L.DD-0.480.1212.2 12 12 100 R/L.DD-0.480.1414.2 14 14 100 3.8 1.7 - 2.7 R/L.DD-0.480 … .1.2.3 Z-100 R/L.DD-0.480.1616.2 16 16 125 Z-200k Z-200 R/L.DD-0.480.2020.2 20 20 125 до 14 x 14 mm от 16 x 16 mm R/L.DD-0.480.1010.3 10 10 80 R/L.DD-0.480.1212.3 12 12 100 R/L.DD-0.480.1414.3 14 14 100 3.8 2.7 - 3.7 R/L.DD-0.480.1616.3 16 16 125 R/L.DD-0.480.2020.3 20 20 125 Пример заказа: order-example: для правого исполнения: righthand version: R.DD-0.480.1010.1 R.DD-0.480.1010.1 171 170-187.indd 3 170-187.indd 3 20.03.2014 14:21:58 20.03.2014 14:21:58 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
