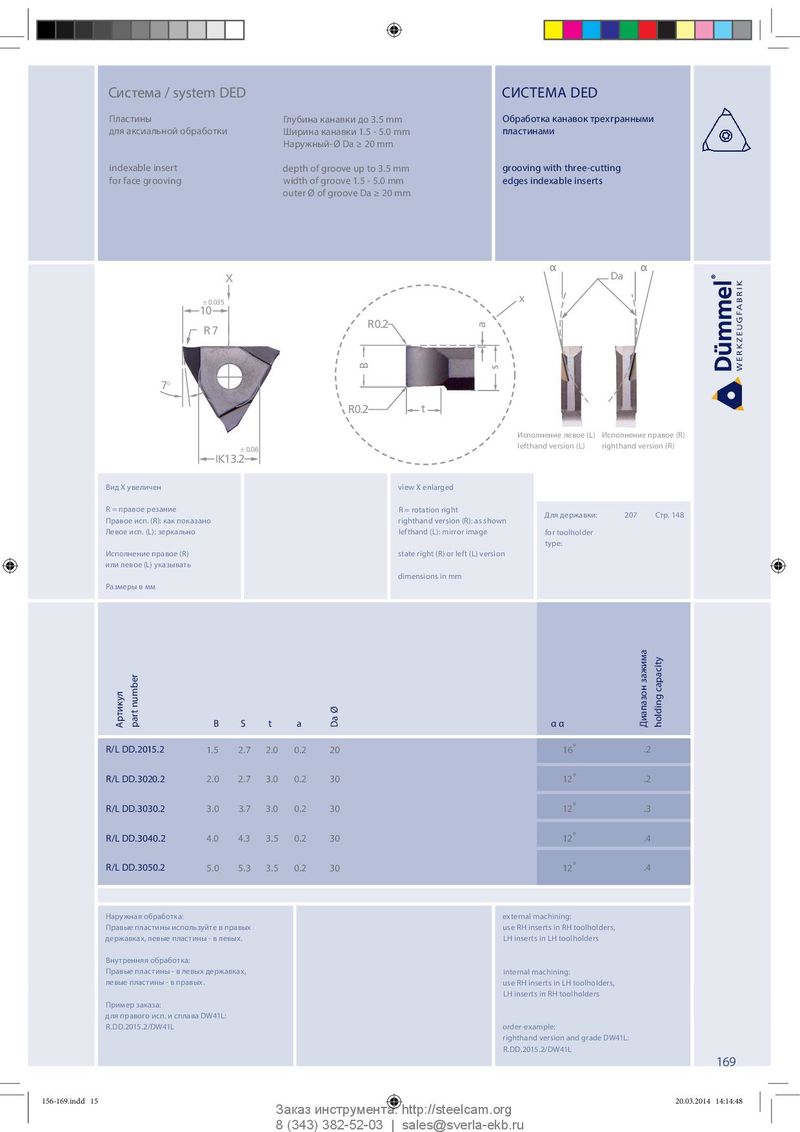

Общий каталог Dümmel 2014 - страница 166

Система / system DED СИСТЕМА DED Пластины Глубина канавки до 3.5 mm Обработка канавок трехгранными для аксиальной обработки Ширина канавки 1.5 - 5.0 mm пластинами Наружный-Ø Da ≥ 20 mm indexable insert depth of groove up to 3.5 mm grooving with three-cutting for face grooving width of groove 1.5 - 5.0 mm edges indexable inserts outer Ø of groove Da ≥ 20 mm X Da ± 0.035 x 10 R0.2 a R 7 B s 7° R0.2 t Исполнение левое (L) Исполнение правое (R) ± 0.06 lefthand version (L) righthand version (R) IK13.2 Вид Х увеличен view X enlarged R = правое резание R = rotation right Для державки: 207 Стр. 148 Правое исп. (R): как показано righthand version (R): as shown Левое исп. (L): зеркально lefthand (L): mirror image for toolholder type: Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать dimensions in mm Размеры в мм capacity Артикул part number B S t a Da Ø α α Диапазон зажима holding R/L DD.2015.2 1.5 2.7 2.0 0.2 20 16 ° .2 R/L DD.3020.2 2.0 2.7 3.0 0.2 30 12 ° .2 R/L DD.3030.2 3.0 3.7 3.0 0.2 30 12 ° .3 R/L DD.3040.2 4.0 4.3 3.5 0.2 30 12 ° .4 R/L DD.3050.2 5.0 5.3 3.5 0.2 30 12 ° .4 Наружная обработка: external machining: Правые пластины используйте в правых use RH inserts in RH toolholders, державках, левые пластины - в левых. LH inserts in LH toolholders Внутренняя обработка: Правые пластины - в левых державках, internal machining: левые пластины - в правых. use RH inserts in LH toolholders, LH inserts in RH toolholders Пример заказа: для правого исп. и сплава DW41L: R.DD.2015.2/DW41L order-example: righthand version and grade DW41L: R.DD.2015.2/DW41L 169 156-169.indd 15 156-169.indd 15 20.03.2014 14:14:48 20.03.2014 14:14:48 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
