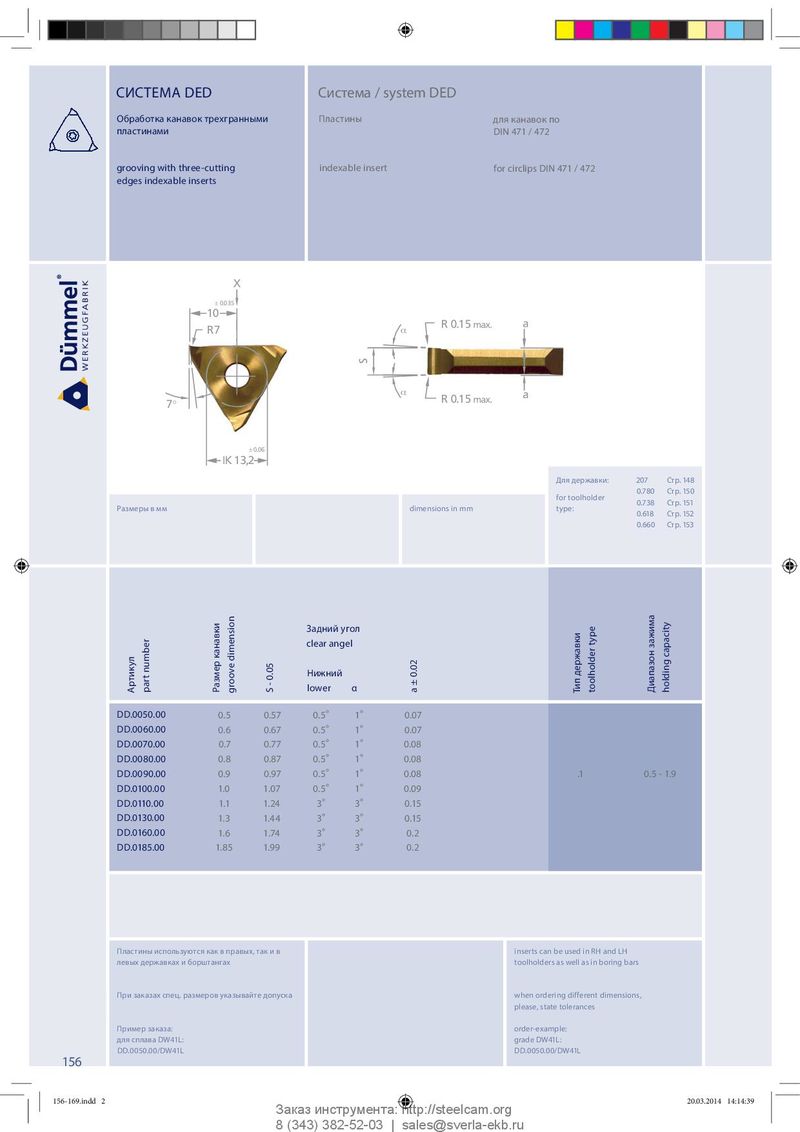

СИСТЕМА DED Система / system DED Обработка канавок трехгранными Пластины для канавок по пластинами DIN 471 / 472 grooving with three-cutting indexable insert for circlips DIN 471 / 472 edges indexable inserts X ± 0.035 10 R 0.15 max. a R7 α S α a R 0.15 max. 7° ± 0.06 IK 13,2 Для державки: 207 Стр. 148 0.780 Стр. 150 for toolholder 0.738 Стр. 151 Размеры в мм dimensions in mm type: 0.618 Стр. 152 0.660 Стр. 153 Задний угол clear angel capacity Нижний Артикул part number Размер канавки groove dimension S - 0.05 lower α a ± 0.02 Тип державки toolholder type Диапазон зажима holding D D. 0 0 5 0 . 0 0 0.5 0.57 0.5 ° 1 ° 0.07 DD.0060.00 0.6 0.67 0.5 ° 1 ° 0.07 DD.0070.00 0.7 0.77 0.5 ° 1 ° 0.08 DD.0080.00 0.8 0.87 0.5 ° 1 ° 0.08 DD.0090.00 0.9 0.97 0.5 ° 1 ° 0.08 .1 0.5 - 1.9 DD.0100.00 1.0 1.07 0.5 ° 1 ° 0.09 DD.0110.00 1.1 1.24 3 ° 3 ° 0.15 DD.0130.00 1.3 1.44 3 ° 3 ° 0.15 DD.0160.00 1.6 1.74 3 ° 3 ° 0.2 DD.0185.00 1.85 1.99 3 ° 3 ° 0.2 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars При заказах спец. размеров указывайте допуска when ordering different dimensions, please, state tolerances Пример заказа: order-example: для сплава DW41L: grade DW41L: DD.0050.00/DW41L DD.0050.00/DW41L 156 156-169.indd 2 156-169.indd 2 20.03.2014 14:14:39 20.03.2014 14:14:39 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
