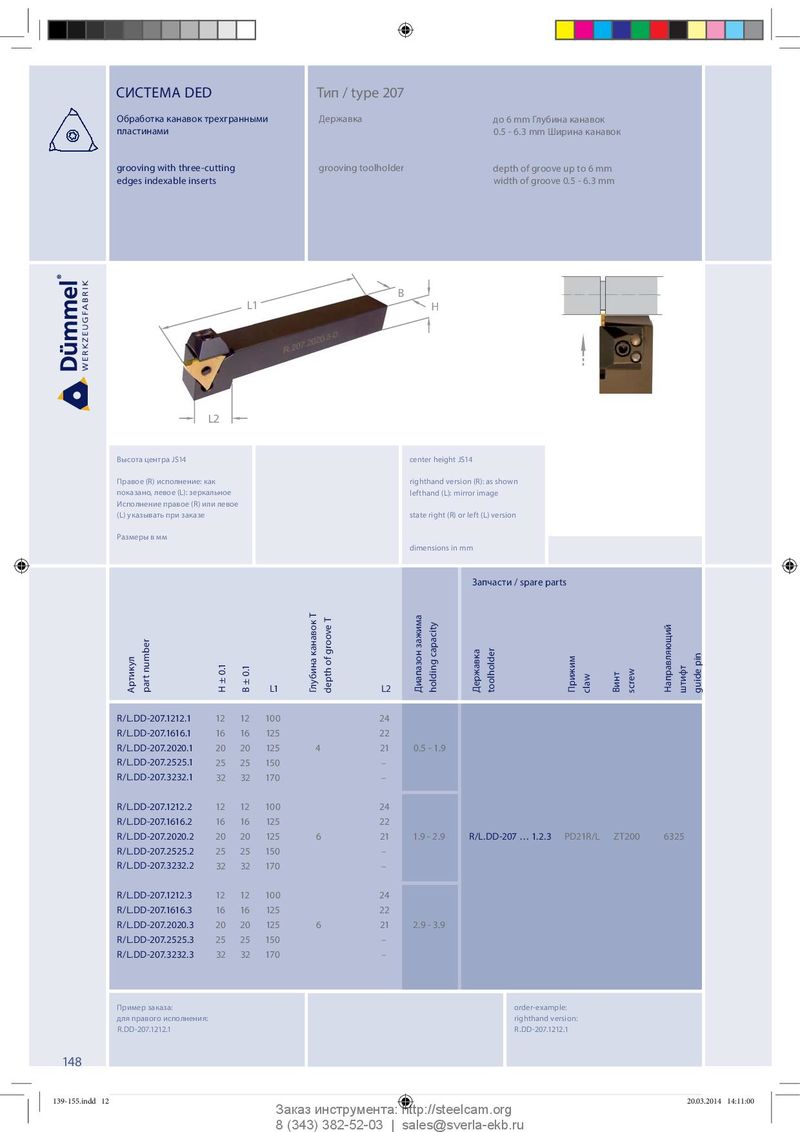

Общий каталог Dümmel 2014 - страница 145

СИСТЕМА DED Тип / type 207 Обработка канавок трехгранными Державка до 6 mm Глубина канавок пластинами 0.5 - 6.3 mm Ширина канавок grooving with three-cutting grooving toolholder depth of groove up to 6 mm edges indexable inserts width of groove 0.5 - 6.3 mm B L1 H L2 Высота центра JS14 center height JS14 Правое (R) исполнение: как righthand version (R): as shown показано, левое (L): зеркальное lefthand (L): mirror image Исполнение правое (R) или левое (L) указывать при заказе state right (R) or left (L) version Размеры в мм dimensions in mm Запчасти / spare parts Артикул part number L1 L2 H ± 0.1 B ± 0.1 Глубина канавок T depth of groove T Диапазон зажима holding capacity Державка toolholder Прижим claw Винт screw Направляющий штифт guide pin R/L.DD-207.1212.1 12 12 100 24 R/L.DD-207.1616.1 16 16 125 22 R/L.DD-207.2020.1 20 20 125 4 21 0.5 - 1.9 R/L.DD-207.2525.1 25 25 150 – R/L.DD-207.3232.1 32 32 170 – R/L.DD-207.1212.2 12 12 100 24 R/L.DD-207.1616.2 16 16 125 22 R/L.DD-207.2020.2 20 20 125 6 21 1.9 - 2.9 R/L.DD-207 … 1.2.3 PD21R/L ZT200 6325 R/L.DD-207.2525.2 25 25 150 – R/L.DD-207.3232.2 32 32 170 – R/L.DD-207.1212.3 12 12 100 24 R/L.DD-207.1616.3 16 16 125 22 R/L.DD-207.2020.3 20 20 125 6 21 2.9 - 3.9 R/L.DD-207.2525.3 25 25 150 – R/L.DD-207.3232.3 32 32 170 – Пример заказа: order-example: для правого исполнения: righthand version: R.DD-207.1212.1 R.DD-207.1212.1 148 139-155.indd 12 139-155.indd 12 20.03.2014 14:11:00 20.03.2014 14:11:00 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
