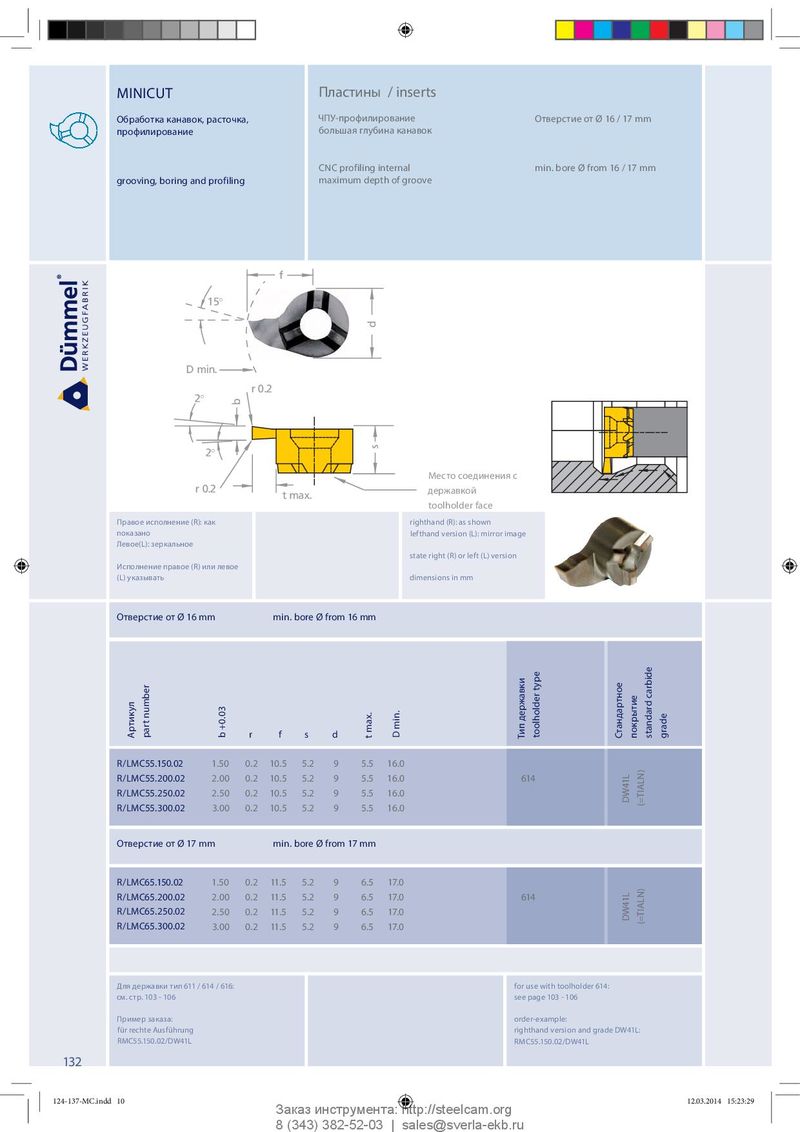

MINICUT Пластины / inserts Обработка канавок, расточка, ЧПУ-профилирование Отверстие от Ø 16 / 17 mm профилирование большая глубина канавок CNC profiling internal min. bore Ø from 16 / 17 mm grooving, boring and profiling maximum depth of groove f 15° d D min. r 0.2 2° b s 2° Место соединения с r 0.2 Klemm державкой t max. toolhold toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать dimensions in mm Отверстие от Ø 16 mm min. bore Ø from 16 mm Артикул part number r f s d b +0.03 t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC55.150.02 1.50 0.2 10.5 5.2 9 5.5 16.0 R/LMC55.200.02 2.00 0.2 10.5 5.2 9 5.5 16.0 614 R/LMC55.250.02 2.50 0.2 10.5 5.2 9 5.5 16.0 DW41L R/LMC55.300.02 3.00 0.2 10.5 5.2 9 5.5 16.0 (=TIALN) Отверстие от Ø 17 mm min. bore Ø from 17 mm R/LMC65.150.02 1.50 0.2 11.5 5.2 9 6.5 17.0 R/LMC65.200.02 2.00 0.2 11.5 5.2 9 6.5 17.0 614 R/LMC65.250.02 2.50 0.2 11.5 5.2 9 6.5 17.0 DW41L R/LMC65.300.02 3.00 0.2 11.5 5.2 9 6.5 17.0 (=TIALN) Для державки тип 611 / 614 / 616: for use with toolholder 614: см. стр. 103 - 106 see page 103 - 106 Пример заказа: order-example: für rechte Ausführung righthand version and grade DW41L: RMC55.150.02/DW41L RMC55.150.02/DW41L 132 124-137-MC.indd 10 124-137-MC.indd 10 12.03.2014 15:23:29 12.03.2014 15:23:29 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
