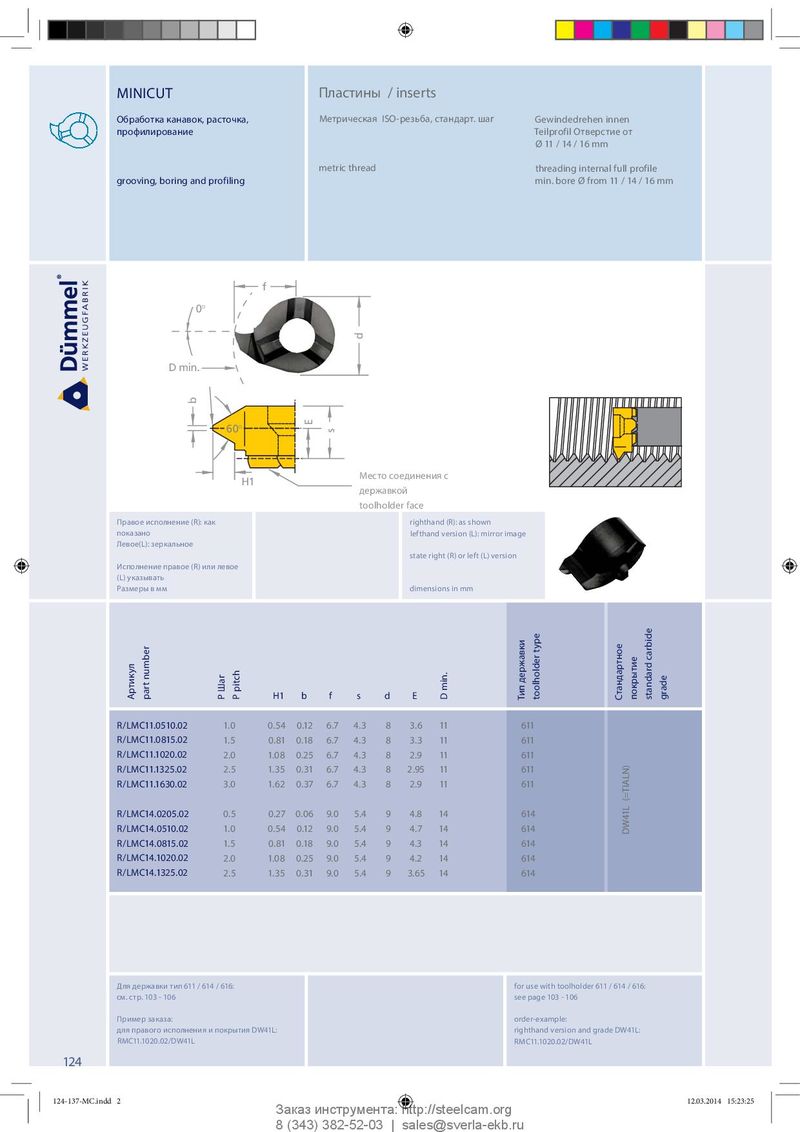

MINICUT Пластины / inserts Обработка канавок, расточка, Метрическая ISO-резьба, стандарт. шаг Gewindedrehen innen профилирование Teilprofil Отверстие от Ø 11 / 14 / 16 mm metric thread threading internal full profile grooving, boring and profiling min. bore Ø from 11 / 14 / 16 mm f 0° d D min. b E 60° s Klemmhalter Stirnseite Место соединения с H1 toolholder face державкой toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Артикул part number H1 b f s d E P Шаг P pitch D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC11.0510.02 1. 0 0.54 0 .12 6 . 7 4.3 8 3.6 11 611 R/LMC11.0815.02 1.5 0.81 0.18 6.7 4.3 8 3.3 11 611 R/LMC11.1020.02 2.0 1.08 0.25 6.7 4.3 8 2 .9 11 611 R/LMC11.1325.02 2.5 1.35 0.31 6.7 4.3 8 2.95 11 611 R/LMC11.1630.02 3.0 1.62 0.37 6.7 4.3 8 2.9 11 611 R/LMC14.0205.02 0.5 0.27 0.06 9. 0 5.4 9 4.8 14 614 R/LMC14.0510.02 1.0 0.54 0.12 9.0 5.4 9 4.7 14 614 DW41L (=TIALN) R/LMC14.0815.02 1.5 0.81 0.18 9.0 5.4 9 4.3 14 614 R/LMC14.1020.02 2.0 1.08 0.25 9.0 5.4 9 4.2 14 614 R/LMC14.1325.02 2.5 1.35 0.31 9.0 5.4 9 3.65 14 614 Для державки тип 611 / 614 / 616: for use with toolholder 611 / 614 / 616: см. стр. 103 - 106 see page 103 - 106 Пример заказа: order-example: для правого исполнения и покрытия DW41L: righthand version and grade DW41L: RMC11.1020.02/DW41L RMC11.1020.02/DW41L 124 124-137-MC.indd 2 124-137-MC.indd 2 12.03.2014 15:23:25 12.03.2014 15:23:25 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
