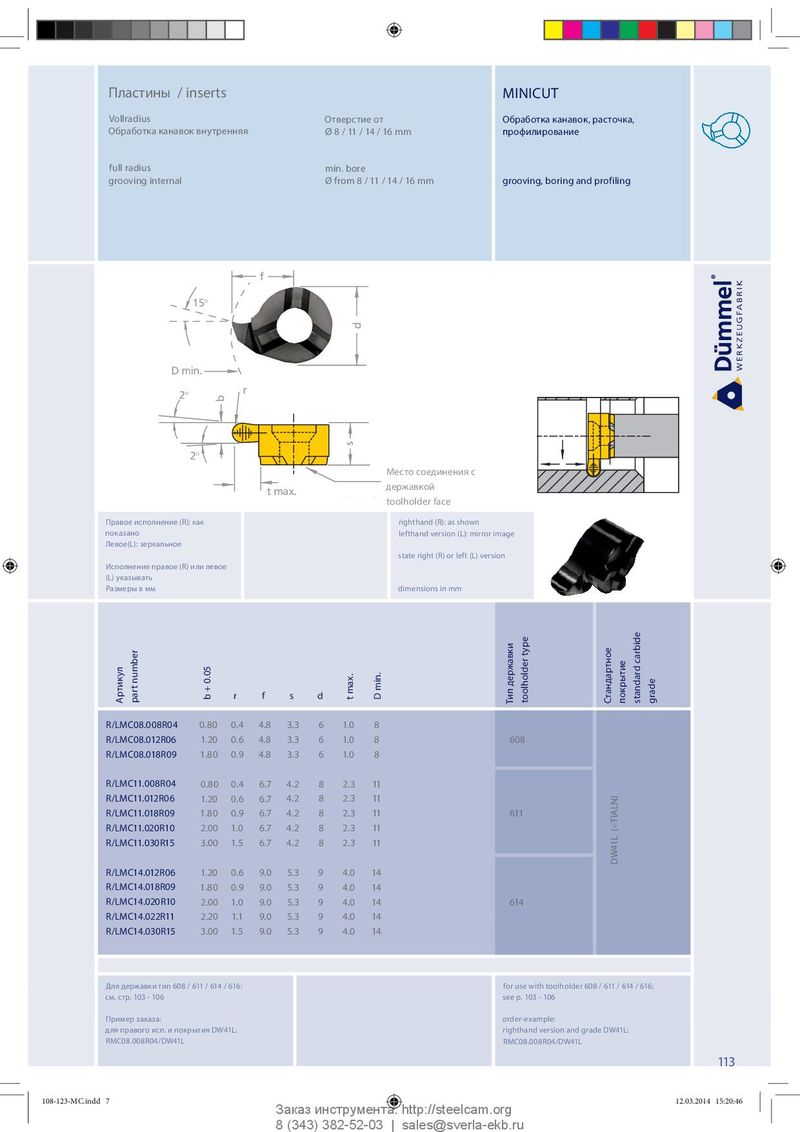

Общий каталог Dümmel 2014 - страница 110

Пластины / inserts MINICUT Vollradius Отверстие от Обработка канавок, расточка, Обработка канавок внутренняя Ø 8 / 11 / 14 / 16 mm профилирование full radius m i n . b o r e grooving internal Ø from 8 / 11 / 14 / 16 mm grooving, boring and profiling f 15° d D min. r 2° b s 2° Место соединения с Klemmhalter Stirnseite державкой t max. toolholder face toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm r f s d Артикул part number b + 0.05 t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC08.008R04 0.80 0.4 4 . 8 3.3 6 1.0 8 R/LMC08.012R06 1.20 0.6 4.8 3.3 6 1.0 8 608 R/LMC08.018R09 1.80 0.9 4.8 3.3 6 1.0 8 R/LMC11.008R04 0.80 0.4 6.7 4.2 8 2.3 11 R/LMC11.012R06 1.20 0.6 6.7 4.2 8 2.3 11 R/LMC11.018R09 1.80 0.9 6.7 4.2 8 2.3 11 611 R/LMC11.020R10 2.00 1.0 6.7 4.2 8 2.3 11 R/LMC11.030R15 3.00 1.5 6.7 4.2 8 2.3 11 DW41L (=TIALN) R/LMC14.012R06 1.20 0.6 9.0 5.3 9 4.0 14 R/LMC14.018R09 1.80 0.9 9.0 5.3 9 4.0 14 R/LMC14.020R10 2.00 1.0 9.0 5.3 9 4.0 14 614 R/LMC14.022R11 2.20 1.1 9.0 5.3 9 4.0 14 R/LMC14.030R15 3.00 1.5 9.0 5.3 9 4.0 14 Для державки тип 608 / 611 / 614 / 616: for use with toolholder 608 / 611 / 614 / 616: см. стр. 103 - 106 see p. 103 - 106 Пример заказа: order-example: для правого исп. и покрытия DW41L: righthand version and grade DW41L: RMC08.008R04/DW41L RMC08.008R04/DW41L 113 108-123-MC.indd 7 108-123-MC.indd 7 12.03.2014 15:20:46 12.03.2014 15:20:46 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
