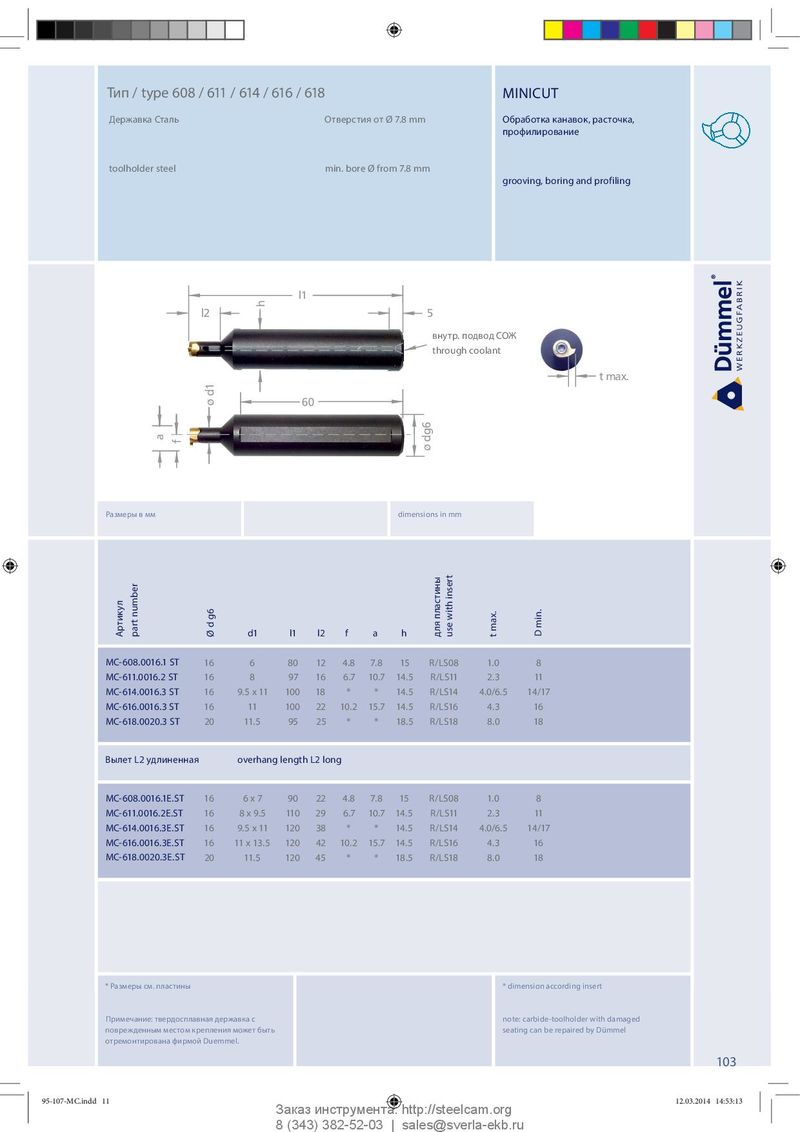

Тип / type 608 / 611 / 614 / 616 / 618 MINICUT
Державка Сталь Отверстия от Ø 7.8 mm Обработка канавок, расточка,
профилирование
toolholder steel min. bore Ø from 7.8 mm grooving, boring and profiling
l1
l2
60
5
Innere внутр. подвод СОЖ
Kühlmittelzufuhrthrough coolant
through coolant
t max.
Размеры в мм dimensions in mm
d1 l1 l2 f a h
| MC-608.0016.1 ST | 16 | 6 | 80 | 12 | 4.8 | 7.8 | 15 | R/LS08 | 1.0 | 8 | |
| MC-611.0016.2 ST | 16 | 8 | 97 | 16 | 6.7 | 10.7 | 14.5 | R/LS11 | 2.3 | 11 | |
| MC-614.0016.3 ST | 16 | 9.5 x 11 | 100 | 18 | * | * | 14.5 | R/LS14 | 4.0/6.5 | 14/17 | |
| MC-616.0016.3 ST | 16 | 11 | 100 | 22 | 10.2 | 15.7 | 14.5 | R/LS16 | 4.3 | 16 | |
| MC-618.0020.3 ST | 20 | 11.5 | 95 | 25 | * | * | 18.5 | R/LS18 | 8.0 | 18 |
Вылет L2 удлиненная overhang length L2 long
| MC-608.0016.1E.ST | 16 | 6 x 7 | 90 | 22 | 4.8 | 7.8 | 15 | R/LS08 | 1.0 | 8 |
| MC-611.0016.2E.ST | 16 | 8 x 9.5 | 110 | 29 | 6.7 | 10.7 | 14.5 | R/LS11 | 2.3 | 11 |
| MC-614.0016.3E.ST | 16 | 9.5 x 11 | 120 | 38 | * | * | 14.5 | R/LS14 | 4.0/6.5 | 14/17 |
| MC-616.0016.3E.ST | 16 | 11 x 13.5 | 120 | 42 | 10.2 | 15.7 | 14.5 | R/LS16 | 4.3 | 16 |
| MC-618.0020.3E.ST | 20 | 11.5 | 120 | 45 | * | * | 18.5 | R/LS18 | 8.0 | 18 |
* Размеры см. пластины * dimension according insert
Примечание: твердосплавная державка с note: carbide-toolholder with damaged
