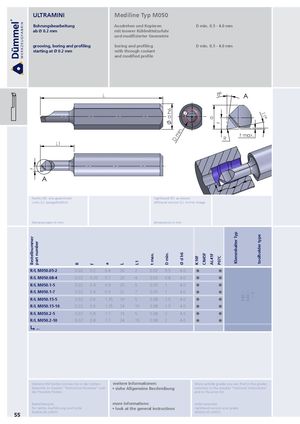

ULTRAMINI Mediline Typ M050 Bohrungsbearbeitung Ausdrehen und Kopieren D min. 0.5 - 4.0 mm ab Ø 0.2 mm mit innerer Kühlmittelzufuhr und modifizierter Geometrie grooving, boring and profiling boring and profiling D min. 0.5 - 4.0 mm starting at Ø 0.2 mm with through coolant and modified profile L 8° A d h6 11° a f n. t max. mi R D L1 f A Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm Klemmhalter Typ toolholder type Bestellnummer part number Ø d h6 D min. t max. CN45F AL41F K10F P07C L1 R a L f R/L M050.05-2 0.02 0.2 0.4 20 2 0.02 0.5 4.0   R/L M050.08-4 0.02 0.35 0.7 20 4 0.03 0.8 4.0   R/L M050.1-5 0.02 0.4 0.9 20 5 0.05 1 4.0   R/L M050.1-7 640.∙∙∙ 645.∙∙∙ 0.02 0.4 0.9 22 7 0.05 1 4.0   ∙∙∙.4 R/L M050.15-5 0.02 0.6 1.35 19 5 0.08 1.5 4.0   R/L M050.15-10 0.02 0.6 1.35 24 10 0.08 1.5 4.0   R/L M050.2-5 0.02 0.8 1.7 19 5 0.08 2 4.0   R/L M050.2-10 0.02 0.8 1.7 24 10 0.08 2 4.0   ↳ ... Weitere HM Sorten können Sie in der Sorten- weitere Informationen: More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und • siehe Allgemeine Beschreibung summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: more informations: order-example: für rechte Ausführung und Sorte • look at the general instructions righthand version and grade RM050.05-2/P07C RM050.05-2/P07C 55
