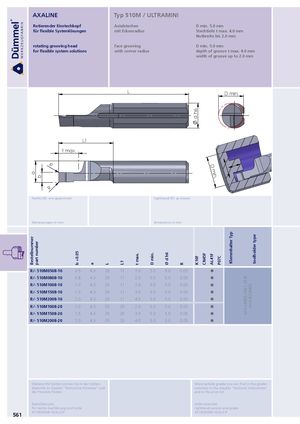

a bBestellnummerpart number b +0.05 a L L1 t max. D min. Ø d h6 R d h6K10F CN45F AL41F P07C Klemmhalter Typ AXA.UM05.0561.25.B AXA.IH.UM05 toolholder type D min. AXALINE Typ 510M / ULTRAMINI Rotierender Einstechkopf Axialstechen D min. 5.0 mm für flexible Systemlösungen mit Eckenradius Stechtiefe t max. 4.0 mm Nutbreite bis 2.0 mm rotating grooving head face grooving D min. 5.0 mm for flexible system solutions with corner radius depth of groove t max. 4.0 mm width of groove up to 2.0 mm L D min. L1 t max. R R Rechts (R): wie gezeichnet righthand (R): as shown Abmessungen in mm dimensions in mm R/- 510M0508-10 0.5 4.3 26 11 1.0 5.0 5.0 0.05  R/- 510M0808-10 0.8 4.3 26 11 2.0 5.0 5.0 0.05  R/- 510M1008-10 1.0 4.3 26 11 2.0 5.0 5.0 0.05  R/- 510M1508-10 1.5 4.3 26 11 3.0 5.0 5.0 0.05  R/- 510M2008-10 2.0 4.3 26 11 4.0 5.0 5.0 0.05  R/- 510M1008-20 1.0 4.3 35 20 2.0 5.0 5.0 0.05  R/- 510M1508-20 1.5 4.3 35 20 3.0 5.0 5.0 0.05  R/- 510M2008-20 2.0 4.3 35 20 4.0 5.0 5.0 0.05  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade 561 R510M0508-10/AL41F R510M0508-10/AL41F
