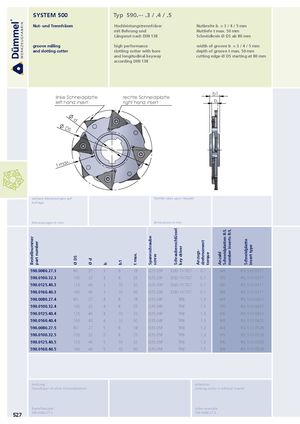

SYSTEM 500 Typ 590.∙∙∙ .3 / .4 / .5 Nut- und Trennfräsen Hochleistungstrennfräser Nutbreite b = 3 / 4 / 5 mm mit Bohrung und Nuttiefe t max. 50 mm Längsnut nach DIN 138 Schneidkreis-Ø DS ab 80 mm groove milling high performance width of groove b = 3 / 4 / 5 mm and slotting cutter slotting cutter with bore depth of groove t max. 50 mm and longitudinal keyway cutting edge-Ø DS starting at 80 mm according DIN 138 b1 linke Schneidplatte rechte Schneidplatte left hand insert right hand insert b d DS t max. weitere Abmessungen auf further sizes upon request Anfrage Abmessungen in mm dimensions in mm 590.0080.27.3 80 27 3 8 18 025.03F DSD-TX7/07 0.7 4/4 R/L 510.0317 590.0100.32.3 100 32 3 8 25 025.03F DSD-TX7/07 0.7 5/5 R/L 510.0317 590.0125.40.3 125 40 3 10 32 025.03F DSD-TX7/07 0.7 6/6 R/L 510.0317 590.0160.40.3 160 40 3 10 50 025.03F DSD-TX7/07 0.7 8/8 R/L 510.0317 590.0080.27.4 80 27 4 8 18 035.04F TR8 1.3 4/4 R/L 510.0423 590.0100.32.4 100 32 4 8 25 035.04F TR8 1.3 5/5 R/L 510.0423 590.0125.40.4 125 40 4 10 32 035.04F TR8 1.3 6/6 R/L 510.0423 590.0160.40.4 160 40 4 10 50 035.04F TR8 1.3 8/8 R/L 510.0423 590.0080.27.5 80 27 5 8 18 035.05F TR8 1.3 4/4 R/L 510.0528 590.0100.32.5 100 32 5 8 25 035.05F TR8 1.3 5/5 R/L 510.0528 590.0125.40.5 125 40 5 10 32 035.05F TR8 1.3 6/6 R/L 510.0528 590.0160.40.5 160 40 5 10 50 035.05F TR8 1.3 8/8 R/L 510.0528 Achtung: attention: Trennfräser ist ohne Schneidplatten! slotting cutter is without inserts! Bestellbeispiel: order-example: 527 590.0080.27.3 590.0080.27.3 Bestellnummer part number Ø DS Ød b b1 t max. Spannschraube screw Schraubenschlüssel key driver Anzugs- drehmoment torque Anzahl Schneidplatten R/L number inserts R/L Schneidplatte insert type
