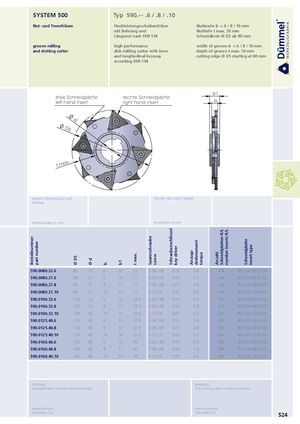

SYSTEM 500 Typ 590.∙∙∙ .6 / .8 / .10 Nut- und Trennfräsen Hochleistungsscheibenfräser Nutbreite b = 6 / 8 / 10 mm mit Bohrung und Nuttiefe t max. 50 mm Längsnut nach DIN 138 Schneidkreis-Ø DS ab 80 mm groove milling high performance width of groove b = 6 / 8 / 10 mm and slotting cutter disk-milling cutter with bore depth of groove t max. 50 mm and longitudinal keyway cutting edge-Ø DS starting at 80 mm according DIN 138 b1 linke Schneidplatte rechte Schneidplatte left hand insert right hand insert b d DS t max. weitere Abmessungen auf further sizes upon request Anfrage Abmessungen in mm dimensions in mm 590.0080.22.6 80 22 6 10 22 5.06.25F Tr15 2.0 4/4 R/L 514.0632.00 590.0080.27.6 80 27 6 10 21 5.06.25F Tr15 2.0 4/4 R/L 514.0632.00 590.0080.27.8 80 27 8 12 21 5.08.25F Tr20 2.8 4/4 R/L 514.0843.00 590.0080.27.10 80 27 10 12 21 5.10.25 Tr20 3.0 4/4 R/L 514.1054.00 590.0100.32.6 100 32 6 10 25.5 5.06.25F Tr15 2.0 5/5 R/L 514.0632.00 590.0100.32.8 100 32 8 12 25.5 5.08.25F Tr20 2.8 5/5 R/L 514.0843.00 590.0100.32.10 100 32 10 12 25.5 5.10.25 Tr20 3.0 5/5 R/L 514.1054.00 590.0125.40.6 125 40 6 10 32.5 5.06.25F Tr15 2.0 6/6 R/L 514.0632.00 590.0125.40.8 125 40 8 12 32.5 5.08.25F Tr20 2.8 6/6 R/L 514.0843.00 590.0125.40.10 125 40 10 14 32.5 5.10.25 Tr20 3.0 6/6 R/L 514.1054.00 590.0160.40.6 160 40 6 10 50 5.06.25F Tr15 2.0 8/8 R/L 514.0632.00 590.0160.40.8 160 40 8 12 50 5.08.25F Tr20 2.8 8/8 R/L 514.0843.00 590.0160.40.10 160 40 10 14 50 5.10.25 Tr20 3.0 8/8 R/L 514.1054.00 Achtung: attention: Scheibenfräser ist ohne Schneidplatten! disk-milling cutter is without inserts! Bestellbeispiel: order-example: 590.0080.22.6 590.0080.22.6 524 Bestellnummer part number Ø DS Ød b b1 t max. Spannschraube screw Schraubenschlüssel key driver Anzugs- drehmoment torque Anzahl Schneidplatten R/L number inserts R/L Schneidplatte insert type
