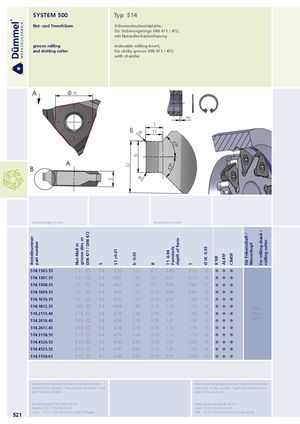

45° Bestellnummer part number Nut-Maß m groove dim. m DIN 471 / DIN 472 S S S1 ±0.01 S1 bb -0.02 R R 45°T1 -0.04Formtiefe depth of form T Ø IK -0.03 K10F AL41F CN45F für Fräserschaft / Messerkopf for milling shank / milling cutter SYSTEM 500 Typ 514 Nut- und Trennfräsen Fräswendeschneidplatte, für Sicherungsringe DIN 471 / 472, mit Nutaußenkantenfasung groove milling indexable milling insert, and slotting cutter for circlip groove DIN 471 / 472, with chamfer A IK m T B R T1 A B Abmessungen in mm dimensions in mm 514.1105.35 1.1 5.4 4.52 1.21 0.1 0.49 0.50 13    514.1307.35 1.3 5.4 4.62 1.41 0.1 0.67 0.70 13    514.1308.35 1.3 5.4 4.62 1.41 0.1 0.83 0.85 13    514.1609.35 1.6 5.4 4.52 1.71 0.15 0.83 0.85 13    514.1610.35 1.6 5.4 4.52 1.71 0.15 0.97 1.00 13    514.1812.35 1.85 5.4 4.64 1.96 0.15 1.23 1.25 13    500.∙∙∙ 514.2115.43 2.15 5.4 4.79 2.26 0.15 1.47 1.50 13    510.∙∙∙ 514.2616.43 2.65 5.4 4.54 2.76 0.15 1.47 1.50 13    581.∙∙∙ 514.2617.43 2.65 5.4 4.54 2.76 0.15 1.72 1.75 13    514.3118.53 3.15 5.4 4.79 3.26 0.15 1.72 1.75 13    514.4120.53 4.15 5.4 4.99 4.26 0.15 1.97 2.00 13    514.4125.53 4.15 5.4 4.99 4.26 0.15 2.47 2.50 13    514.5130.61 5.15 6.1 5.85 5.26 0.15 2.97 3.00 13    Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel für Sorte AL41F: order-example grade AL41F: Rechts: 514.1105.35/AL41F right: 514.1105.35/AL41F 521 Links: L514.1105.35/AL41F (auf Anfrage) left: L514.1105.35/AL41F (on demand)
