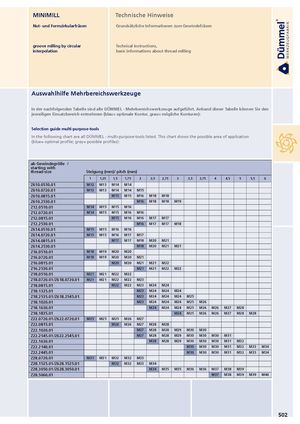

MINIMILL Technische Hinweise Nut- und Formzirkularfräsen Grundsätzliche Informationen zum Gewindefräsen groove milling by circular Technical instructions, interpolation basic informations about thread milling Auswahlhilfe Mehrbereichswerkzeuge In der nachfolgenden Tabelle sind alle DÜMMEL - Mehrbereichswerkzeuge aufgeführt. Anhand dieser Tabelle können Sie den jeweiligen Einsatzbereich entnehmen (blau= optimale Kontur, grau= mögliche Konturen): Selection guide multi-purpose-tools In the following chart are all DÜMMEL - multi-purpose-tools listed. This chart shows the possible area of application (blue= optimal profile; grey= possible profiles): ab Gewindegröße / starting with thread-size Steigung (mm)/ pitch (mm) 1 1,25 1,5 1,75 2 2,5 2,75 3 3,5 3,75 4 4,5 5 5,5 6 Z610.0510.01 M12 M13 M14 M14 Z610.0720.01 M13 M13 M14 M14 M15 Z610.0815.01 M15 M15 M16 M18 M18 Z610.2530.01 M16 M18 M18 M19 Z12.0510.01 M14 M15 M15 M16 Z12.0720.01 M14 M15 M15 M16 M16 Z12.0815.01 M15 M16 M16 M17 M17 Z12.2530.01 M16 M17 M17 M18 Z614.0510.01 M15 M15 M16 M16 Z614.0720.01 M15 M15 M16 M17 M17 Z614.0815.01 M17 M17 M18 M20 M21 Z614.2530.01 M18 M20 M21 M21 Z16.0510.01 M18 M19 M20 M20 Z16.0720.01 M18 M19 M20 M20 M21 Z16.0815.01 M20 M20 M21 M21 M22 Z16.2530.01 M21 M21 M22 M22 Z18.0510.01 M21 M21 M22 M22 Z18.0720.01/Z618.0720.01 M21 M21 M22 M22 M23 Z18.0815.01 M22 M22 M23 M24 M24 Z18.1325.01 M23 M24 M24 M24 Z18.2535.01/Z618.2545.01 M23 M24 M24 M24 M25 Z18.1020.01 M23 M24 M24 M24 M25 M26 Z18.1630.01 M24 M24 M24 M25 M26 M26 M27 M28 Z18.1835.01 M24 M25 M26 M26 M27 M28 M28 Z22.0720.01/Z622.0720.01 M25 M25 M25 M26 M27 Z22.0815.01 M26 M26 M27 M28 M28 Z22.1020.01 M27 M28 M28 M29 M30 M30 Z22.2545.01/Z622.2545.01 M27 M28 M28 M29 M30 M30 M30 M31 Z22.1630.01 M28 M28 M29 M30 M30 M30 M31 M32 Z22.2140.01 M30 M30 M30 M31 M32 M33 M34 Z22.2445.01 M30 M30 M30 M31 M32 M33 M34 Z28.0720.01 M31 M31 M32 M32 M33 Z28.1525.01/Z628.1525.01 M32 M32 M33 M34 Z28.3050.01/Z628.3050.01 M34 M35 M35 M36 M36 M37 M38 M39 Z28.5060.01 M37 M38 M39 M39 M40 502
