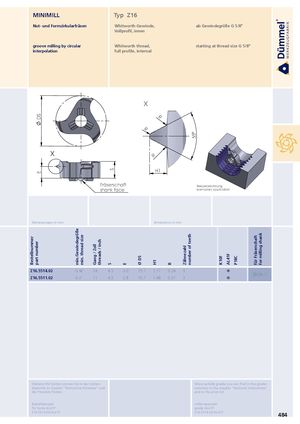

Bestellnummer DSEpart number min.Gewindegröße min. thread size Gang / Zoll threads / inch SS E Ø DS H1 R Zähnezahl number of teeth 55° K10F AL41F P18C für Fräserschaft for milling shank MINIMILL Typ Z16 Nut- und Formzirkularfräsen Whitworth-Gewinde, ab Gewindegröße G 5/8" Vollprofil, innen groove milling by circular Whitworth thread, starting at thread size G 5/8" interpolation full profile, internal X R R X R H1 Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Z16.5514.02 G ⅝" 14 4.5 3.0 15.7 1.17 0.24 3  ZH14.∙∙∙ Z16.5511.02 G 1" 11 4.5 2.8 15.7 1.48 0.31 3  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z16.5514.02/AL41F Z16.5514.02/AL41F 484
