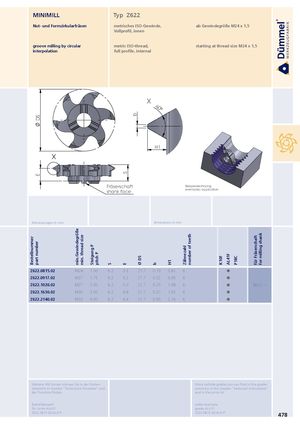

Bestellnummer DSEpart number min.Gewindegröße min. thread size Steigung P pitch P S SE b Ø DS b H1 Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for milling shank MINIMILL Typ Z622 Nut- und Formzirkularfräsen metrisches ISO-Gewinde, ab Gewindegröße M24 x 1,5 Vollprofil, innen groove milling by circular metric ISO-thread, starting at thread size M24 x 1,5 interpolation full profile, internal X 60° H1 X Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Z622.0815.02 M24 1.50 6.2 5.3 21.7 0.19 0.81 6  Z622.0917.02 M27 1.75 6.2 5.2 21.7 0.22 0.95 6  Z622.1020.02 M27 2.00 6.2 5.0 21.7 0.25 1.08 6  ZH22.∙∙∙ Z622.1630.02 M30 3.00 6.2 4.8 21.7 0.37 1.62 6  Z622.2140.02 M33 4.00 6.2 4.4 21.7 0.50 2.16 6  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z622.0815.02/AL41F Z622.0815.02/AL41F 478
