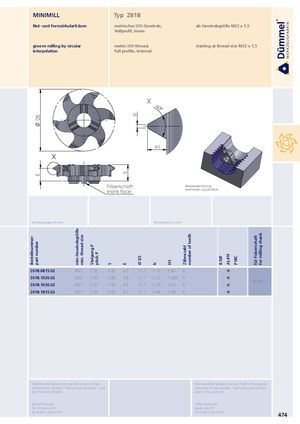

Bestellnummer DSEpart number min.Gewindegröße min. thread size Steigung P pitch P S SE b Ø DS b H1 Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for milling shank MINIMILL Typ Z618 Nut- und Formzirkularfräsen metrisches ISO-Gewinde, ab Gewindegröße M22 x 1,5 Vollprofil, innen groove milling by circular metric ISO-thread, starting at thread size M22 x 1,5 interpolation full profile, internal X 60° H1 X Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Z618.0815.02 M22 1.50 5.85 5.0 17.7 0.19 0.81 6  Z618.1020.02 M22 2.00 5.85 4.8 17.7 0.25 1.083 6  ZH18.∙∙∙ Z618.1630.02 M27 3.00 5.85 4.6 17.7 0.38 1.62 6  Z618.1835.02 M27 3.50 5.85 4.0 17.7 0.44 1.89 6  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z618.0815.02/AL41F Z618.0815.02/AL41F 474
