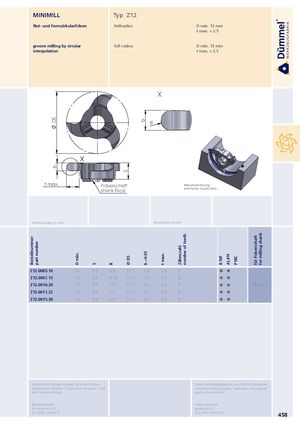

groove milling by circular full radius D min. 12 mm
interpolation t max. = 2.5
X
b R
X
t max. Fräserschaft Beispielzeichnung shank face exemplary application
Abmessungen in mm dimensions in mm
| Z12.0005.10 | 12 | 3.5 | 0.5 | 11.7 | 1.0 | 2.5 | 3 | | |
| Z12.0007.15 | 12 | 3.5 | 0.75 | 11.7 | 1.5 | 2.5 | 3 | | |
| Z12.0010.20 | 12 | 3.5 | 1.0 | 11.7 | 2.0 | 2.5 | 3 | | ZH10.∙∙∙ |
| Z12.0011.22 | 12 | 3.5 | 1.1 | 11.7 | 2.2 | 2.5 | 3 | | |
| Z12.0015.30 | 12 | 3.5 | 1.5 | 11.7 | 3.0 | 2.5 | 3 | |
