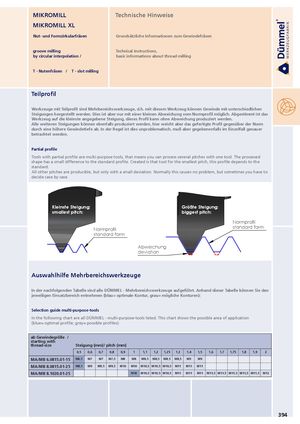

Каталог Duemmel общий 2022 - страница 399

T - Nutenfräsen / T - slot milling

Teilprofil

Werkzeuge mit Teilprofil sind Mehrbereichswerkzeuge, d.h. mit diesem Werkzeug können Gewinde mit unterschiedlichen

Steigungen hergestellt werden. Dies ist aber nur mit einer kleinen Abweichung vom Normprofil möglich. Abgestimmt ist das Werkzeug auf die kleinste angegebene Steigung, dieses Profil kann ohne Abweichung produziert werden.

Alle weiteren Steigungen können ebenfalls produziert werden, hier weicht aber das gefertigte Profil gegenüber der Norm

durch eine höhere Gewindetiefe ab. In der Regel ist dies unproblematisch, muß aber gegebenenfalls im Einzelfall genauer

betrachtet werden.

Partial profile

Tools with partial profile are multi-purpose tools, that means you can process several pitches with one tool. The processed shape has a small difference to the standard profile. Created is that tool for the smallest pitch, this profile depends to the standard. All other pitches are producible, but only with a small deviation. Normally this causes no problem, but sometimes you have to decide case by case.

Kleinste Steigung: Größte Steigung:

smallest pitch: biggest pitch:

Normprofil

Normprofil standard form

standard form

Abweichung

deviation

Auswahlhilfe Mehrbereichswerkzeuge

In der nachfolgenden Tabelle sind alle DÜMMEL - Mehrbereichswerkzeuge aufgeführt. Anhand dieser Tabelle können Sie den

jeweiligen Einsatzbereich entnehmen (blau= optimale Kontur, grau= mögliche Konturen):

Selection guide multi-purpose-tools

In the following chart are all DÜMMEL - multi-purpose-tools listed. This chart shows the possible area of application

(blue= optimal profile; grey= possible profiles):
