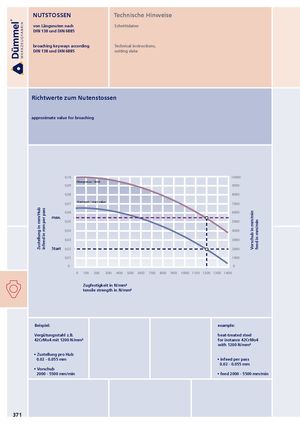

Zustellung in mm/Hub infeed in mm per pass Vorschub in mm/min feed in mm/min NUTSTOSSEN Technische Hinweise von Längsnuten nach Schnittdaten DIN 138 und DIN 6885 broaching keyways according Technical instructions, DIN 138 und DIN 6885 cutting data Richtwerte zum Nutenstossen approximate value for broaching 0,10 10000 Obergrenze / limit 0,09 9000 0,08 8000 0,07 Startwert / start value 7000 0,06 6000 max. 0,05 5000 0,04 4000 0,03 3000 Start 0,02 2000 0,01 1000 0 0 0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 Zugfestigkeit in N/mm² tensile strength in N/mm² Beispiel: example: Vergütungsstahl z.B. heat-treated steel 42CrMo4 mit 1200 N/mm² for instance 42CrMo4 with 1200 N/mm² • Zustellung pro Hub 0.02 - 0.055 mm • infeed per pass 0.02 - 0.055 mm • Vorschub 2000 - 5500 mm/min • feed 2000 - 5500 mm/min 371
