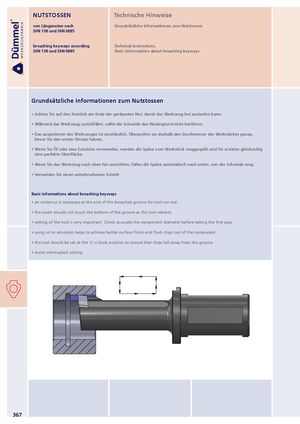

NUTSTOSSEN Technische Hinweise von Längsnuten nach Grundsätzliche Informationen zum Nutstossen DIN 138 und DIN 6885 broaching keyways according Technical instructions, DIN 138 und DIN 6885 Basic informations about broaching keyways Grundsätzliche Informationen zum Nutstossen • Achten Sie auf den Freistich am Ende der geräumten Nut, damit das Werkzeug frei auslaufen kann. • Während das Werkzeug zurückfährt, sollte die Schneide den Nutengrund nicht berühren. • Das ausjustieren des Werkzeuges ist unerlässlich. Überprüfen sie deshalb den Durchmesser des Werkstückes genau, bevor Sie den ersten Einsatz fahren. • Wenn Sie Öl oder eine Emulsion verwenden, werden die Späne vom Werkstück weggespült und Sie erzielen gleichzeitig eine perfekte Oberfläche. • Wenn Sie das Werkzeug nach oben hin ausrichten, fallen die Späne automatisch nach unten, von der Schneide weg. • Vermeiden Sie einen unterbrochenen Schnitt Basic informations about broaching keyways • an undercut is necessary at the end of the broached groove for tool run out. • the insert should not touch the bottom of the groove as the tool retracts. • setting of the tool is very important. Check accurate the component diameter before taking the first pass. • using oil or emulsion helps to achieve better surface finish and flush chips out of the component. • the tool should be set at the 12 o´clock position to ensure that chips fall away from the groove. • avoid interrupted cutting. 367
