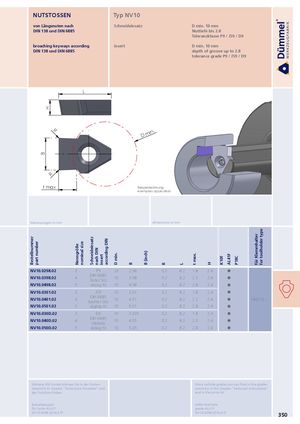

Bestellnummer part number B H Nenngröße nominal size Schneideinsatz nach DIN insert according DIN D min. B B (inch) R L t max. H K10F AL41F P18C für Klemmhalter for toolholder type NUTSTOSSEN Typ NV10 von Längsnuten nach Schneideinsatz D min. 10 mm DIN 138 und DIN 6885 Nuttiefe bis 2.8 Toleranzklasse P9 / JS9 / D9 broaching keyways according insert D min. 10 mm DIN 138 und DIN 6885 depth of groove up to 2.8 tolerance grade P9 / JS9 / D9 L R D min. R t max Beispielzeichnung exemplary application Abmessungen in mm dimensions in mm NV10.0298.02 3 P9 10 2.98 0.2 8.2 1.8 2.4  NV10.0398.02 4 DIN 6885fester Sitz 10 3.98 0.2 8.2 2.3 2.4  NV10.0498.02 5 strong fit 10 4.98 0.2 8.2 2.8 2.4  NV10.0301.02 3 JS9 10 3.01 0.2 8.2 1.8 2.4  NV10.0401.02 4 DIN 6885leichter Sitz 10 4.01 0.2 8.2 2.3 2.4  NHV.10.∙∙∙ NV10.0501.02 5 slightly fit 10 5.01 0.2 8.2 2.8 2.4  NV10.030D.02 3 D9 10 3.035 0.2 8.2 1.8 2.4  NV10.040D.02 4 DIN 6885Gleitsitz 10 4.05 0.2 8.2 2.3 2.4  NV10.050D.02 5 sliding fit 10 5.05 0.2 8.2 2.8 2.4  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: NV10.0298.02/AL41F NV10.0298.02/AL41F 350
