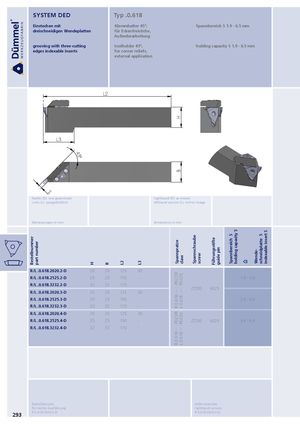

SYSTEM DED Typ .0.618
Einstechen mit Klemmhalter 45°, Spannbereich S 1.9 - 6.5 mm
dreischneidigen Wendeplatten für Eckenfreistiche,
Außenbearbeitung
grooving with three-cutting toolholder 45°, holding capacity S 1.9 - 6.5 mm
edges indexable inserts for corner reliefs,
external application


L2


H
L3
45°


B
S


Rechts (R): wie gezeichnet righthand (R): as shown
Links (L): spiegelbildlich lefthand version (L): mirror image


Abmessungen in mm dimensions in mm

holding capacity S


indexable insert S
Spannbereich S


schneidplatte S
Spannschraube
Bestellnummer


Führungsstifte
Spannpratze
part number


guide pin


Wende-
screw
claw
L2

L3
H

B


R/L .0.618.2020.2-D 20 20 125 30
R.0.618.∙∙∙ : PD23/R R.0.618. ∙∙∙ : PD22/R
L.0.618.∙∙∙ : PD23/L L.0.618. ∙∙∙ : PD22/L


R/L .0.618.2525.2-D 25 25 150 - 1.9 - 3.0
R/L .0.618.3232.2-D 32 32 170 -
ZT200 6325
R/L .0.618.2020.3-D 20 20 125 30
R/L .0.618.2525.3-D 25 25 150 - 2.9 - 4.0
R/L .0.618.3232.3-D 32 32 170 -
R/L .0.618.2020.4-D 20 20 125 30
R/L .0.618.2525.4-D 25 25 150 - ZT200 6325 3.9 - 6.5
R/L .0.618.3232.4-D 32 32 170 -


Bestellbeispiel: order-example:
für rechte Ausführung righthand version
R.0.618.2020.2-D R.0.618.2020.2-D
293
